Mikrokogenerace místo Temelína?
Plynový motor vyvedení tepla

Mikrokogenerace místo Temelína?

Na letošním Žofínském fóru Jiří Gavor řekl, že si dovede představit místo jednoho 1000 MW jaderného bloku tisíc 1 MW plynových zdrojů. V národním akčním plánu pro smartgrids(NAP SG) však šli ještě dál. Do roku 2040 má být v Česku 910 MW mikrokogenerací, tedy téměř výkon jednoho temelínského bloku. Mikrokogenerace se hlásí o slovo, ovšem nezapomněli jsme na tu malou a střední?

Na druhém workshopu k NAP SG, který se konal 12. června 2017 na MPO bylo prezentováno, že v roce 2040 se předpokládá instalace až 1,3 mil. decentralizovaných zdrojů. Naprostá většina z toho mají být fotovoltaiky a mikrokogenerace (viz obrázek 1). Integrace těchto zdrojů do elektrizační soustavy si má vyžádat více než 100 miliard Kč.

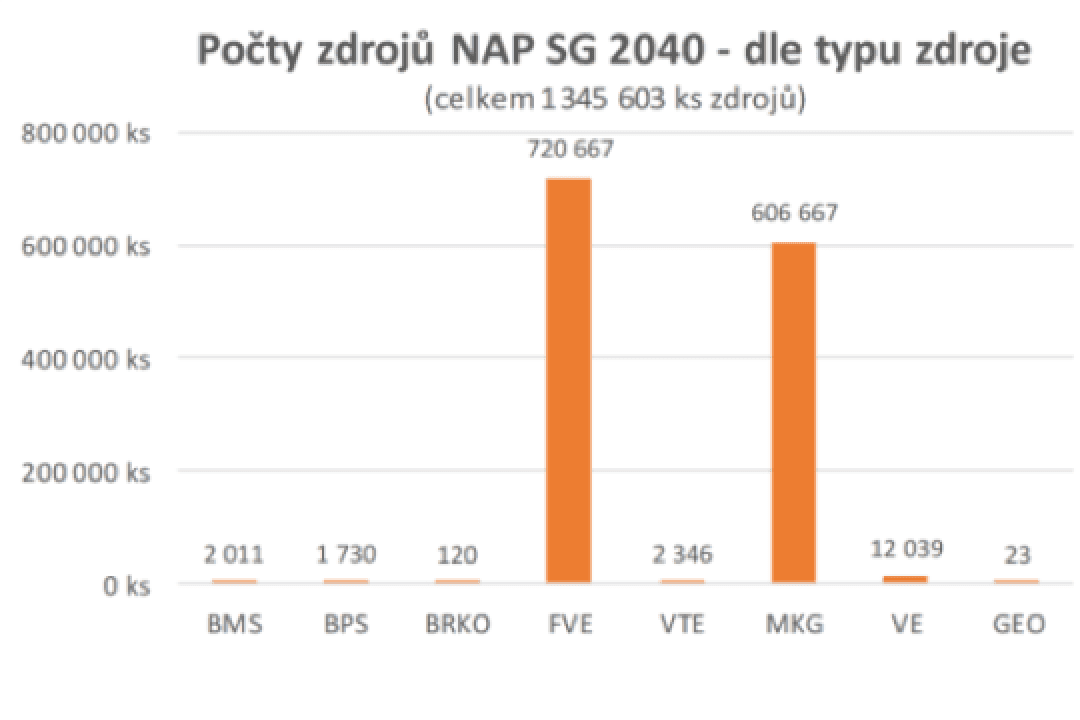

Obrázek č. 1: Počty malých zdrojů v 2040 Zdroj: Seminář MPO
Obrázek č. 1: Počty malých zdrojů v 2040
Zdroj: Seminář MPO

Kde ty decentralizované zdroje jsou?

Stát a provozovatelé přenosových a distribučních sítí berou vývoj v energetice směrem k OZE a decentralizaci vážně. Ovšem,pokud se distributoři chystají utratit více než 100 miliard, tak by bylo dobré, aby se zároveňrozvíjelyi ty malé zdroje, na které se elektrizační soustava chystá. A to se zatím neděje. Argument, ať se OZE staví, ale bez dotací moc smyslu nemá. Při dnešním nefunkčním trhu s elektřinou, resp. trhu připravujícího se na fungování s vysokým podílem (zatím dotovaných) OZE, se bez dotací nevyplatí žádný zdroj, ať už je to jádro, plyn či OZE. O tom, co se postaví, tedy fakticky rozhoduje stát skrze své priority a na to navázané dotační programy.

Obnovení podpory by si zasloužil zejména vítr, po vodě nejlevnější obnovitelný zdroj. Větrná energetika už tři roky stojí. Ke konci roku 2016 byl instalovaný výkon 283 MW, přitom za 3 roky by to dle SEK mělo být už 507 MW a v roce 2040 až 1150 MW.Podobně u fotovoltaiky, která od 2012 stagnuje na úrovni necelých 2,1 GWa roste pouhých pár desítek MW ročně jen díky Nové zelené úsporám. Přitom v 2020 by zde mělo být 2,4 GW a v 2040 dokonce 5,9 GW.

Podobně je to s mikrokogenerací. NAP SG předpokládá 910 MW(viz tabulka 1), čemuž při odhadovaném průměrném výkonu 1,5 kW odpovídá cca. 606 tis. jednotek.To je překvapivě vysoké číslo, i vzhledem k tomu, že aktuálně je v Česku pouhých 200 instalací o celkovém výkonu 4 MW (tj. průměrný výkon 25 kW). Mezi nejběžnější technologie patří běžné motory s vnitřním spalováním, motory s vnějším spalováním, tzv. Stirlingův motor, jednotky, v nichž je vyráběna vodní pára, která je následně využita v parním motoru nebo turbíně a jednotky využívající expanzi organické látky v turbíně (ORC-Organický Rankinův cyklus). Na principu přímé přeměny energie paliva na elektrickou energii pak pracují palivové články. Všechny technologie se však potýkají buď s nízkou účinností přeměny vstupní energie na elektřinu či vysokými investičními náklady.

Zatím se tedy nedá čekat jejich masové rozšiřování, ovšem jejich rozvoji by by pomohla například samostatná kategorie zeleného bonusu do výkonu 50 kW. Zatímco ERÚ vypisuje zelený bonus ve výkonových kategoriích do 200 kW, do 1 MW, do 5 MW a nad 5 MW, tak v Německu jsou kategorie do 50 kW, do 100 kW, do 250 kW, do 2 MW a nad 2 MW. Jemnější výkonové rozlišení umožňuje podporu lépe nastavit a pomoci tak přiměřenému rozvoji i menších zdrojů s vyššími měrnými investičními i provozními náklady.

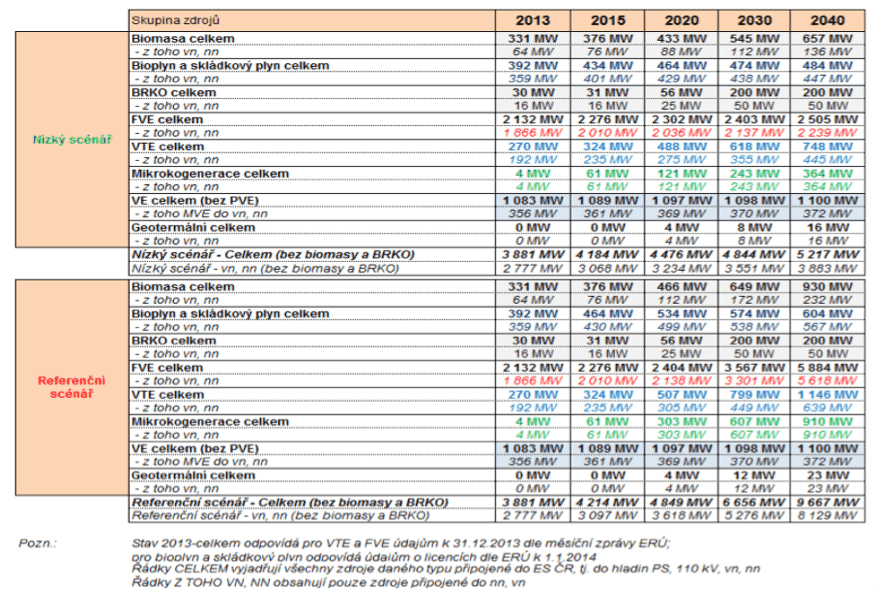

Tabulka č. 1: Instalovaný výkonnízkém a referenčním scénáři dle NAP SG
Tabulka č. 1: Instalovaný výkonnízkém a referenčním scénáři dle NAP SG

Kogenerace není jen mikro

V rámci NAP SG však byl posuzován rozvoj ve třech výkonových oblastech kogenerace, tj. mikrokogenerace (do 50 kW), malá kogenerace (50 až 1 000 kW) a střední kogenerace (v jednotkách MWe, obvykle do 5 MW) a celkový výkon je zde vyčíslen právě na výše uvedených 910 MW (viz kap.5.2.2). To už je trochu reálnější, porovnáme-li tato čísla s jinými koncepčními materiály.

MPO v roce 2015 vydalo Posouzení potenciálu vysoce účinné kombinované výroby tepla a elektřiny a účinného dálkového vytápění a chlazení, ve kterém identifikovalo do roku 2025 technický potenciál mikrokogenerace 150 MWa malé a střední kogenerace 830 MW. Na základě cost-benefit-analýzy byl z několika variant vybrán k realizaci scénář „KVET“, dle kterého by do roku 2025 mohlo v Česku přibýt 33 MW mikrokogenerací a 227 MW malých a středních kogenerací spalujících zemní plyn.OTE pak ve svém dlouhodobém výhledu energetiky z ledna 2017 předpokládá do roku 2050 v koncepčním/SEK scénáři 306 MW mikrokogenerací a 300MW malých a středních kogenerací do 2 MW.

Výkon 910 MW, se kterým se při návrhu úprav distribučních soustav počítá, by tedy měl zahrnovat nejen mikrogeneraci, ale i malou a střední kogeneraci do 5 MW. Souhrnný počet mikrokogenerací a malých a středních kogenerací do 5 MW tedy bude podstatně nižší než 606 tisíc.

Malá a střední kogenerace by měla být prioritou

Přestože mikrokogenerace může být zajímavým doplňkem energetického mixu zejména v domácnostech, kde dle stávající struktury dodávek tepla (viz obrázek 2) je i velký technický potenciál, tak nelze opomíjet ani malou a střední kogeneraci. Vzhledem k podstatně vyšší elektrické účinnosti a nižším měrným investičním nákladům je malá a střední kogenerace oproti mikrokogeneraci ekonomicky výhodnější řešení a dosahuje vyšší úsporu primární energie. Při jejím obvyklém zapojení do systémů CZT je pak dalším významným efektem zvýšení konkurenceschopnosti CZT. Ty mohou být právě v budoucí, stále více decentralizovaně fungující, energetice významným stabilizačním prvkem lokální energetických systémů (využívání akumulačních možností topné sítě, instalace velkokapacitních akumulátorů tepla či elektřiny, podpůrné služby pro PS/DS, CZT jako integrátor odpadního tepla v území, vícepalivovost a tím možnost flexibilně reagovat na dostupnost a ceny paliv, atd.).

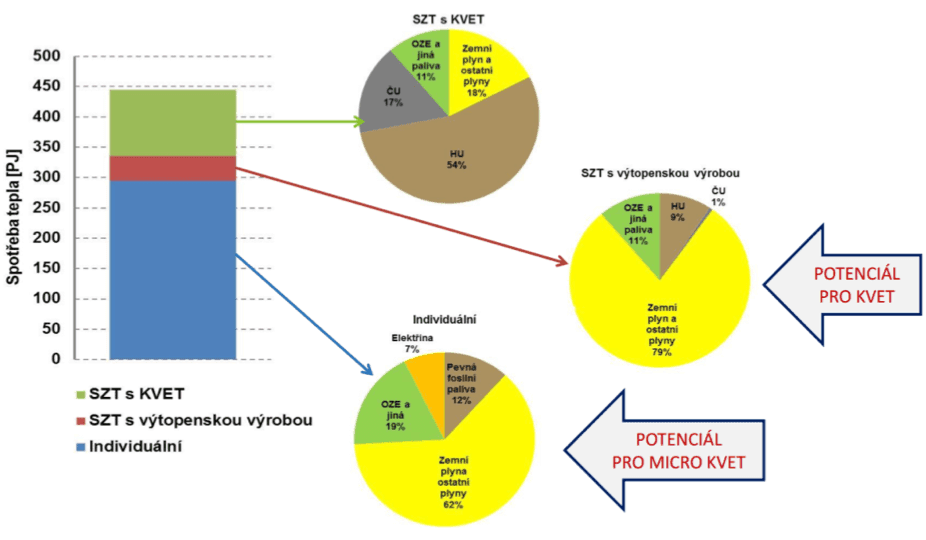

Obrázek č. 2: Struktura dodávek tepla Zdroj: Jirásek Pavel: Posouzení potenciálu KVET, přednášky Dny teplárenství 2016
Obrázek č. 2: Struktura dodávek tepla
Zdroj: Jeleček J.: Posouzení potenciálu KVET, přednášky Dny teplárenství 2016

V souladu se studií Posouzení potenciálu KVETje proto prioritou MPO využití potenciálu malé a střední kogenerace, který zdaleka není vyčerpán. Prostor pro kogeneraci je zejména u soustav CZT s výtopenskou výrobou, ovšem i stávající soustavy CZT s KVET budou v souladu s SEK postupně přecházet z dnes převládajícího uhlí na jiná paliva, zejména plyn. Bude docházet k optimalizaci, resp. decentralizaci, zdrojové struktury, a tedy i v tomto segmentu vznikne prostor i pro nasazení plynové kogenerace na bázi plynových motorů do 5 MW.

Tedy lze i po roce 2025 předpokládat pokračování či spíše urychlení rozvoje mikro, malé a střední plynové kogenerace a další růst instalací až k výše zmíněnému technickému potenciálu mikrokogenerace 150 MW a malé a střední kogenerace 830 MW. Případně i dále, dle dalšího vývoje technologií a celkové situace na energetickém trhu.

Mikrokogeneracenení pro distribuční soustavu zátěží

Mikrokogenerace by však neměla být prezentována jen jako jeden z decentralizovaných zdrojů, bez zdůraznění z hlediska provozování elektrizační soustavy podstatně výhodnějšího charakteru mikrokogenerace oproti např. fotovoltaice. To pak vede k paušalizujícím zprávách „o stamiliardových nákladech, které nás budou stát decentralizované zdroje“.

Při předpokládaném průměrném instalovaném výkonu 1,5 kW mikrokogenerace:

  • nebudou u takového odběrného místa žádné nebo jen minimální vícenáklady na připojení oproti běžnému odběrnému místu,
  • vzhledem k provozu v zimním období a nízkému výkonu bude vyrobená elektrická energie přednostně spotřebována pro vlastní spotřebu, resp. se bude do určité míry doplňovat s výrobou fotovoltaikv letnímobdobí,
  • mikrokogenerace bude primárně sloužit jako zdroj tepla, tedy lze její provoz a výrobu elektřiny predikovat či jednoduše dálkově řídit vlastním tarifem podobně jako dnes tepelná čerpadla,
  • vzhledem k akumulační schopnosti budov případně zapojeného akumulátoru tepla lze i tento malý zdroj využívat ke stabilizaci elektrizační soustavy. Toto však nemusí být jen formou sofistikovaného dálkového řízení, ale např. přizpůsobováním spotřebitelů proměnlivým cenám na velkoobchodním trhu či se specifickým distribučním tarifem.

Kogenerace zatím čekají na využití svých schopností

Malé a střední kogenerace, zapojené do distribuční soustavyna nn či vn úrovni, které jsou též decentralizovaným zdrojem, jsou pak již z hlediska sítě přínosem neboť mohou poskytovat podporu síti (regulace účiníků, Q/U charakteristika, regulace činného výkonu) v souladu s aktuálními změnami v příloze 4 Pravidel provozování distribuční soustavy. Též jsou schopny nabídnout několik typů podpůrných služeb pro přenosovou či distribuční soustavu, až bude poskytování podpůrných služeb malými či virtuálními zdroji umožněno.

Jak bylo na workshopu prezentováno, lepší využití regulačních schopností všech zdrojů, případně i omezování jejich výkonu v mimořádných stavech může podstatně snížit náklady oproti běžnému řešení posilováním sítě. Podobnou roli budou hrát kogenerace v lokálních distribučních soustavách a ostrovních systémech. Příkladem může být např. realizace podnikového energetického systému ve firmě TEDOM, propojující kogeneraci s fotovoltaikou a akumulací tepla a elektřiny do jednoho funkčního celku, v případě potřeby schopného fungovat nezávisle na vnější síti.

COGEN Czech proto navrhl uvažovat při realizaci NAP SG s přírůstkem 200 MW mikrokogenerací (cca130 000 ks) a cca 700 MW malé a střední kogenerace do 5 MW (cca1500 ks), což by mělo vést ke snížení avizovaných vícenákladů v distribučních sítích.

O aktuálně připravovaných změnách v pravidlech provozování distribuční soustavy, implementaci Národního akčního plánu pro chytré sítě as tím spojených příležitostech pro kogeneraci budou zástupci distribučních společností, provozovatelů i dodavatelů technologií debatovat na konferenci „Dny kogenerace 2017“, kterou pořádá COGEN Czech ve dnech 24-25.10.2017 v Čestlicích.

Další info na www.cogen.cz.
