Perspektivy malých modulárních reaktorů
Valná většina jaderných reaktorů provozovaných a stavěných v současnosti spadá do kategorie velkých reaktorů, což jsou reaktory s výkonem nad 700 MWe podle klasifikace Mezinárodní agentury pro atomovou energii (IAEA). V této klasifikaci se malými reaktory rozumí reaktory s výkonem do 300 MWe. Podle databáze IAEA PRIS bylo k 31. 12. 2014 v provozu celkem 438 energetických reaktorů, z toho výkon do 300 MWe mělo 23 reaktorů (tj. 5 %). Ve výstavbě bylo celkem 70 energetických reaktorů, z toho čtyři s výkonem do 300 MWe (tj. 6 %), konkrétně se jedná o reaktory CAREM, HTR-PM a dva reaktory KLT-40S. Přestože zastoupení malých reaktorů je v současnosti zanedbatelné, zájem o ně v posledních letech celosvětově vzrůstá. Proč tomu tak je, to se pokusí objasnit tento článek.
Modulární konstrukce reaktoru

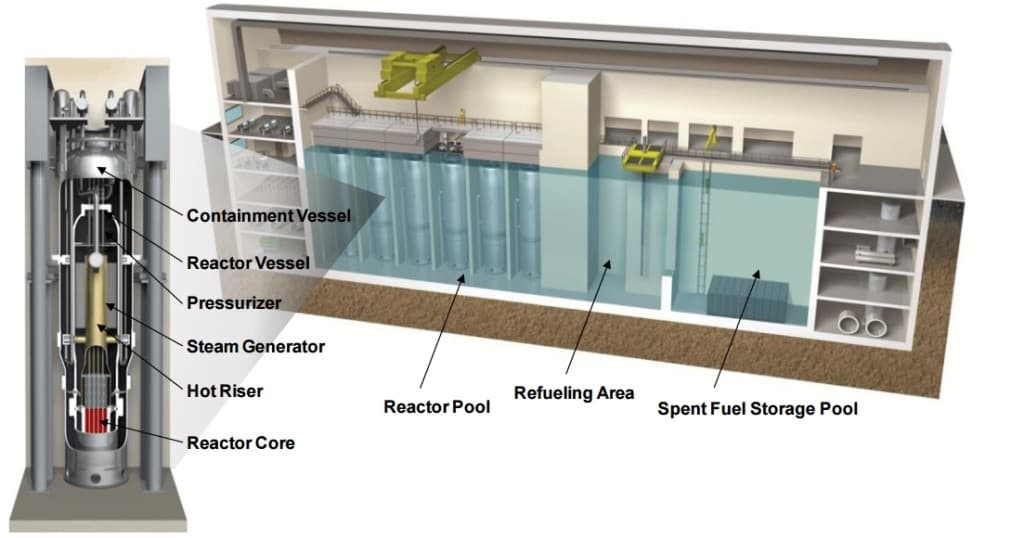

Výše uvedené čtyři malé rektory ve výstavbě se řadí mezi tzv. malé modulární reaktory (SMR), které představují nejperspektivnější skupinu nových konceptů malých reaktorů. Modulární konstrukce reaktorů je charakteristická tím, že veškeré komponenty primárního okruhu reaktoru jsou obsaženy v jednom modulu transportovatelném z výrobny na místo užití. Tedy není třeba, jak je to u velkých reaktorů standardem, svářet jednotlivé díly primárního okruhu až na staveništi elektrárny. Hlavní část jaderné elektrárny lze tak kompletně vyrobit přímo ve specializované výrobně, a tak docílit výhod v podobě zjednodušení výroby se širokými možnostmi uplatnění sériové výroby a standardizace.
Integrální uspořádání reaktoru

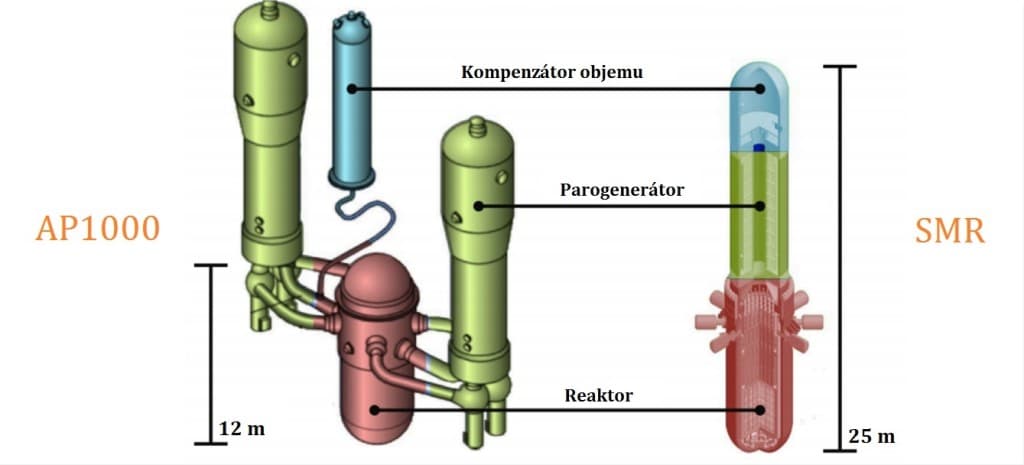

Malé modulární reaktory jsou často navrženy v tzv. integrálním uspořádání. Integrální uspořádání se od klasického smyčkového uspořádání typického pro velké tlakovodní reaktory odlišuje tím, že veškeré komponenty primárního okruhu jsou obsaženy v jedné nádobě. V rámci dalšího zjednodušení konstrukce se některé koncepty SMR s integrálním uspořádáním projektují bez čerpadel. Cirkulace chladiva v primárním okruhu jen na základě přirozeného tepelného proudění je pro obzvláště malé reaktory postačující i za běžného provozu.
Bezpečnost provozu malých modulárních reaktorů
Nové koncepty SMR mohou být cestou k dosažení vyšší míry bezpečnosti přesahující v některých případech i špičkovou technologii v oblasti jaderné bezpečnosti, kterou v současnosti jsou velké reaktory generace III+. Malé modulární reaktory totiž disponují řadou inherentních bezpečnostních vlastností a pasivních bezpečnostních systémů, tedy takových vlastností technologie, které z podstaty věci znemožňují nebo omezují výskyt událostí, jež by mohly vést k jaderné havárii, a takových systémů, které ke své činnosti nepotřebují dodávky elektrické energie.

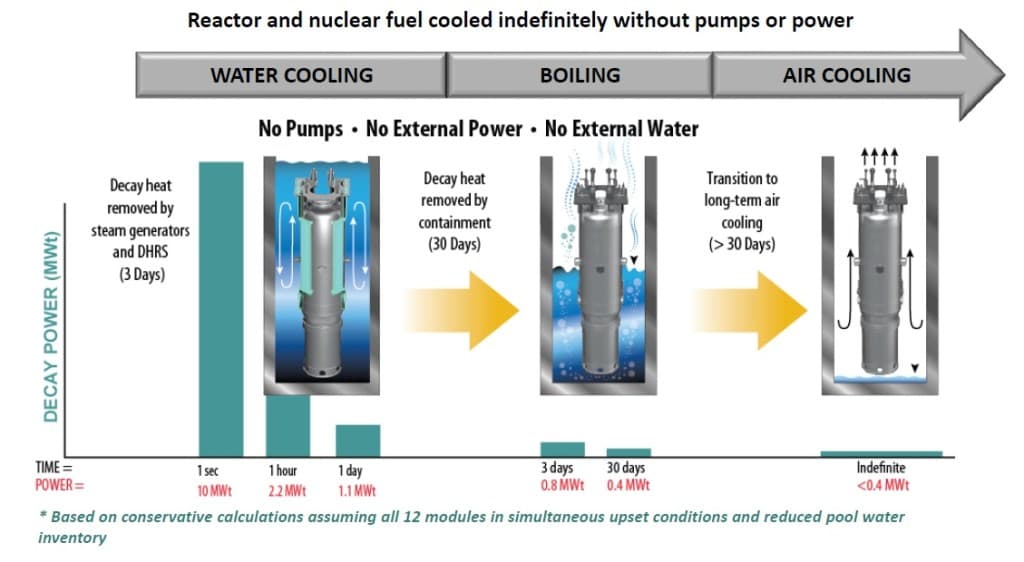

Zvýšenou bezpečnost některých konceptů SMR lze blíže vysvětlit na příkladu v podobě reaktoru NuScale (výkon 50 MWe). V případě výpadku dodávek elektřiny lze reaktor NuScale chladit prostřednictvím vody v bazénu, ve kterém jsou moduly s reaktory NuScale umístěny. Množství vody v bazénu vystačí na dostatečné chlazení bez nutnosti doplňování. Po 30 dnech poklesne zbytkový výkon reaktoru NuScale na úroveň, kdy již postačí chlazení vzduchem. Tento systém vylučuje havárii obdobnou havárii v elektrárně Fukušima a má vyšší spolehlivost než pasivní systémy reaktoru AP1000, které vyžadují doplnění vody po pěti dnech.
V následující tabulce jsou srovnány bezpečnostní systémy pro odvod zbytkového tepla velkých tlakovodních reaktorů druhé generace se systémy tlakovodních SMR a další aspekty bezpečnosti.
| Velké tlakovodní reaktory druhé generace | Tlakovodní SMR |
| Vysokotlaké a nízkotlaké vstřikovací systémy pro případ úniku chladiva z primárního okruhu | Žádné aktivní vstřikovací systémy – chlazení aktivní zóny je udržováno pasivními systémy |
| Nouzové diesel-generátory | Pasivní systém chlazení nepotřebuje ke své funkci elektřinu |
| Systém sprchování kontejnmentu a související aktivní systém pro odvod tepla | Sprchový systém není třeba díky pasivnímu chlazení |
| Inicializace nouzového chlazení aktivní zóny systémem kontroly a řízení – komplexní systémy vyžadující značné množství on-line testů, které přispívají k nespolehlivosti elektráren a neúmyslným spuštěním. | Jednodušší a/nebo pasivní systémy nevyžadují tolik testovaní a nejsou tak náchylné na selhání či neúmyslné spuštění. |
| Těsnění čerpadel – netěsnost je bezpečnostní riziko, údržba a výměna těsnění nákladná a časově zdlouhavá | Integrální uspořádání minimalizuje potřebu těsnění |
| Riziko prasknutí hlavní cirkulační smyčky s následným rozsáhlým unikem chladiva | Integrální uspořádání vylučuje havárii vlivem velkého úniku chladiva |
| Nutnost stálého aktivního spojení s konečnou tepelnou jímkou – atmosféra, řeka, moře – náchylné na ztrátu vlivem extrémů počasí a jiným přírodním vlivům | Aktivní odvod tepla nutný jen za provozu, zbytkové teplo lze odvádět pasivně |
| Problematické zvládání těžkých havárií – obtížné zadržování taveniny aktivní zóny uvnitř nádoby reaktoru | Protavení taveniny aktivní zóny skrz stěnu nádoby reaktoru spolehlivě zabráněno vnějším chlazením vodou |
Malé vysokoteplotní reaktory chlazené héliem s palivem v grafitových matricích se dokonce obejdou bez speciálních systémů pro odvod zbytkového tepla, postačí si s prostupem tepla skrz konstrukční materiály reaktoru a biologické stínění do okolí, aniž by došlo k roztavení paliva. Mezi takové reaktory patří HTR-PM, který se v současnosti staví v Číně.
Bezpečnost provozu SMR může být natolik příznivá, že se v souvislosti s ní objevují návrhy na rozsáhlou redukci či dokonce vynechání vnějších havarijních plánů. Požadavky na obslužný personál SMR bývají mnohem menší než na výkonový ekvivalent velkého reaktoru. Některé SMR jsou dokonce koncipovány jako bezobslužné jednotky. Připadá tedy v úvahu umístění SMR i v blízkosti větších měst, což by bylo výhodné zejména při jejich uplatnění v teplárenství. Možnosti uplatnění SMR jsou široké a zahrnují i takové oblasti, jako je výroba procesního tepla pro odsolování vody, výrobu vodíku a další energeticky náročné průmyslové procesy.
Ekonomická životaschopnost malých modulárních reaktorů
Proč se tedy malé modulární reaktory ve světě zatím téměř nestavějí i přesto, že jsou konstrukčně zjednodušené a provozně bezpečné s širokými možnostmi pro využití? Odpověď je jednoduchá: prozatím nejsou schopny ekonomicky konkurovat velkým reaktorům. Velké reaktory disponují značnými úspory z rozsahu. Pokud by malé reaktory byly pouhou zmenšenou verzí velkých reaktorů, ekonomicky by jim určitě konkurovat nemohly.
Ve srovnání s reaktorem o výkonu 1000 MWe mohou být měrné investice vztažené na jednotku výkonu teoreticky téměř dvojnásobné pro reaktor o výkonu 200 MWe a více jak trojnásobné pro reaktor o výkonu 50 MWe. V lokalitách, kde přichází v úvahu instalace velkého reaktoru, by ekonomická životaschopnost těchto zmenšenin byla nereálná, což platí téměř pro všechny lokality, ve kterých jsou jaderné reaktory v současné době provozovány.
Proto se projektanti malých reaktorů snaží absenci úspor z rozsahu kompenzovat úsporami plynoucích z technologických inovací. Těmito inovacemi je již zmíněná zjednodušená modulární a integrální konstrukce, výroba ve velkých standardizovaných sérií a dále také sdílení lokality a některých provozních celků několika jednotkami – a to je zdůvodnění, proč jsou SMR nejperspektivnějšími zástupci malých reaktorů.
Všemi uvedenými inovacemi disponuje reaktor NuScale, který je koncipován pro provoz v blocích sestavených až z 12 jednotek, které pracují nezávisle na sobě, neboť každá jednotka má k dispozici vlastní turbínu. Všechny jednotky sdílí budovu reaktoru, strojovnu a pomocné provozy. Každá jednotka má čistý výkon 45 MWe, blok s reaktory NuScale má tedy celkový výkon až 540 MWe.
Přes všechny dosavadní snahy projektantů SMR se ukazuje, že bez nalezení dostatku investorů pro realizaci několika (desítek) jednotek jednoho typu SMR nelze docílit dostatečného snížení měrných investic, neboť úspory pouze z technického provedení bez plně rozběhnuté sériové výroby nebudou pro dosažení konkurenceschopnosti postačovat. Takže vše stojí a padá na ochotě investovat do zprvu nejspíš příliš drahé technologie SMR, avšak která v budoucnu díky sériové výrobě nejen, že může dosáhnout ekonomické konkurenceschopnosti vůči velkým reaktorům, ale může být nakonec i výrazně ekonomicky výhodnější než velké reaktory.
