Po dílu věnujícímu se rozvodnám přenosové soustavy se bude tento díl minisérie zabývat vedeními VVN a ZVN, která jsou provozována společností ČEPS. Vzhledem k obsáhlosti se budeme vedeními přenosové soustavy věnovat ve více článcích. V tomto článku jsou uvedeny základní informace o vedení obecně, včetně ochranných pásem a seznam vedení o napěťové hladině 110 kV a 220 kV se základními informacemi o nich.

Na našem webu už vyšly články zabývající se stožáry a vodiči, což jsou nepostradatelné součásti každého vedení.

Ochranná pásma vedení

Pro odvětví energetiky je klíčový zákon č. 458/2000 Sb. o podmínkách podnikání a o výkonu státní správy v energetických odvětvích a o změně některých zákonů, zkráceně energetický zákon. Tento zákon definuje i pojem ochranné pásmo vedení, což je prostor v bezprostřední blízkosti vedení určený k zajištění jeho spolehlivého provozu a k ochraně života, zdraví a majetku osob.

Ochranná pásma chrání nejen nadzemní vedení, ale i podzemní vedení a rozvodny. Ochranné pásmo nadzemního vedení VVN a ZVN je souvislý prostor vymezený svislými rovinami na obou stranách vedení, které jsou v definované vzdálenosti měřené kolmo na vedení od krajního vodiče.

Tyto vzdálenosti od krajních vodičů jsou závislé na napěťové hladině nadzemního vedení a podle v současnosti platné legislativy jsou definovány takto:

  • vedení 110 kV – 12 m
  • vedení 220 kV – 15 m
  • vedení 400 kV – 20 m
  • Na velikosti ochranného pásma má vliv doba výstavby vedení, respektive datum ukončení kolaudačního řízení. Pro vedení s nabytím právní moci kolaudačního rozhodnutí před 31. 12. 1994 jsou ochranná pásma větší, konkrétně:

    • vedení 110 kV – 15 m
    • vedení 220 kV – 20 m
    • vedení 400 kV – 25 m
    • V ochranném pásmu nadzemního vedení je omezeno nakládání uživatele s touto částí pozemku a to tak, že je v ochranném pásmu zakázáno:

      • zřizovat bez souhlasu vlastníka vedení stavby či umisťovat konstrukce a jiná podobná zařízení, jakož i uskladňovat hořlavé a výbušné látky
      • provádět bez souhlasu vlastníka vedení zemní práce
      • provádět činnosti, které by mohly ohrozit spolehlivost a bezpečnost provozu vedení nebo ohrozit život, zdraví či majetek osob
      • provádět činnosti, které by znemožňovaly nebo podstatně znesnadňovaly přístup k vedení
      • Dále je také v ochranném pásmu nadzemního vedení zakázáno vysazovat chmelnice a nechat růst porosty nad výšku 3 m. A nakonec v ochranném pásmu vedení, ale i mimo ně, je každý povinen zdržet se jednání, kterým by mohl poškodit vedení nebo omezit a ohrozit její bezpečný a spolehlivý provoz. Veškeré činnosti musí být prováděny tak, aby nedošlo k poškození energetických zařízení.

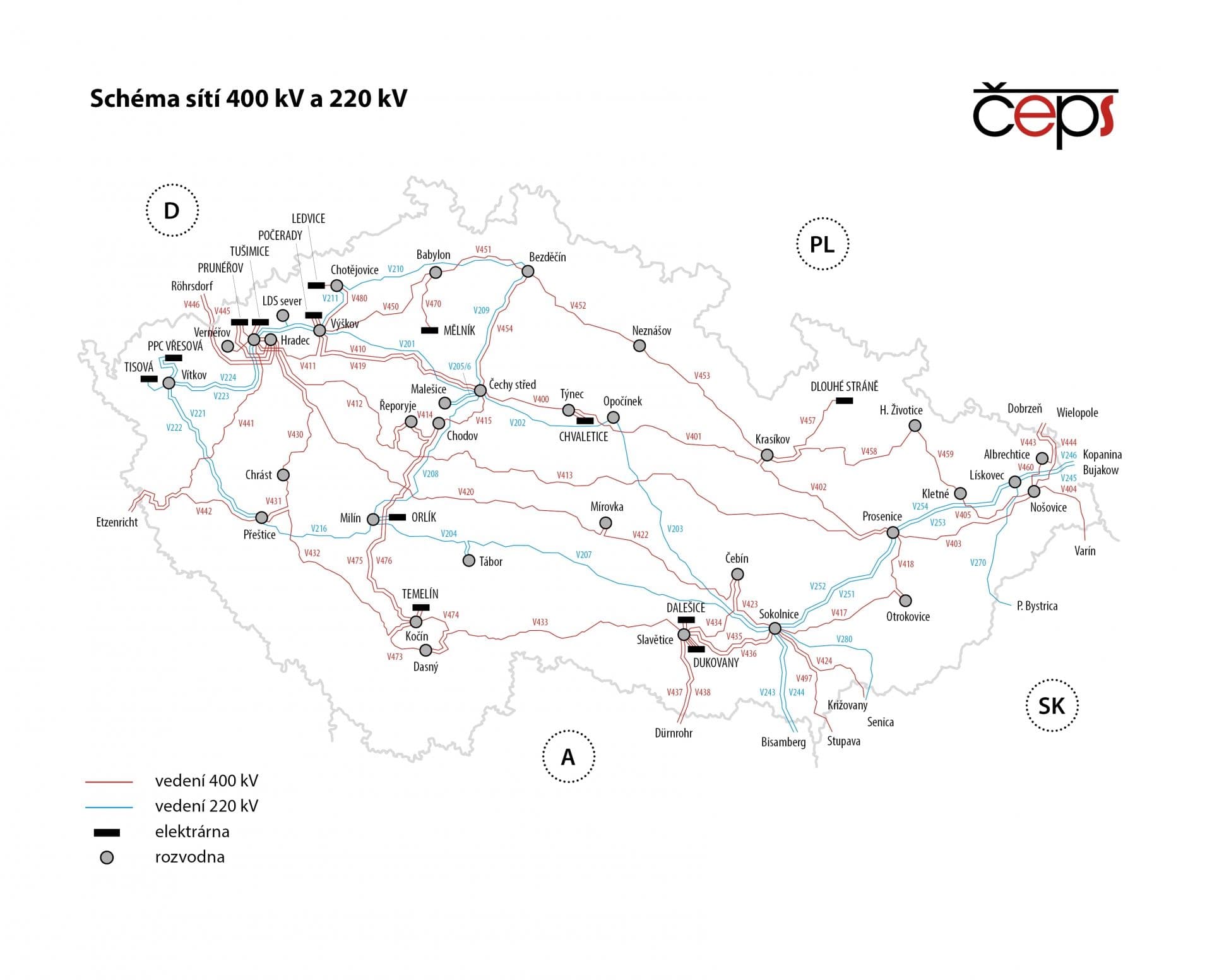

        Schéma rozvodné sítě v ČR, Zdroj: ČEPS, a.s.

        Vedení 110 kV

        V9001

        • Temelín – Kočín
        • Kraj: Jihočeský
        • Délka vedení: 3 km
        • Rok uvedení do provoz: 1994
        • Jednoduché vedení
        • Vedení zajišťuje rezervní napájení jaderné elektrárny Temelín z elektrizační soustavy.
        • V9002

          • Temelín – Kočín
          • Kraj: Jihočeský
          • Délka vedení: 3 km
          • Rok uvedení do provoz: 1994
          • Jednoduché vedení
          • Vedení zajišťuje rezervní napájení jaderné elektrárny Temelín z elektrizační soustavy.
          • V1344/1345

            • Kočín – Dasný
            • Kraj: Jihočeský
            • Délka vedení: 30 km
            • Rok uvedení do provoz: 1995
            • Dvojité vedení
            • V1346/1347

              • Kočín – Hněvkovice
              • Kraj: Jihočeský
              • Délka vedení: 8 km
              • Rok uvedení do provoz: 1995
              • Dvojité vedení
              • Vedení vyvádí výkon z vodní elektrárny Hněvkovice do přenosové soustavy.
              • Zdroj: www.ceps.cz



                Vedení 220 kV

                V001/002

                • Orlík – Milín
                • Kraj: Středočeský
                • Délka vedení: 9 km
                • Rok uvedení do provoz: 1962
                • Dvojité vedení – Soudek
                • Vedení vyvádí výkon z vodní elektrárny Orlík do přenosové soustavy.
                • V011

                  • Vítkov – Tisová
                  • Kraj: Karlovarský
                  • Délka vedení: 8 km
                  • Rok uvedení do provoz: 1960
                  • Dvojité vedení – převážně Soudek
                  • Vedení vyvádí výkon z elektrárny Tisová do přenosové soustavy.
                  • V201

                    • Výškov – Čechy-Střed
                    • Délka vedení: 85 km
                    • Kraje: Ústecký a Středočeský
                    • Rok uvedení do provozu: 1951
                    • Jednoduché vedení – Portál
                    • Jedná se o nejstarší trasu vedení přenosové soustavy, původně vedlo z Výškova do Opočínku a v roce 1960 bylo zaústěno do rozvodny Čechy – Střed
                    • V202

                      • Čechy-Střed – Opočínek
                      • Délka vedení: 71 km
                      • Kraje: Středočeský a Pardubický
                      • Rok uvedení do provozu: 1960
                      • Převážně jednoduché vedení – Portál
                      • Vzniklo postavením rozvodny Čechy – Střed, čímž bylo původní vedení V201 rozděleno.
                      • V203

                        • Opočínek – Sokolnice
                        • Délka vedení: 136 km
                        • Kraje: Pardubický, Vysočina a Jihomoravský
                        • Rok uvedení do provozu: 1952
                        • Jednoduché vedení – Portál
                        • První vedení přenosové soustavy, které propojilo Čechy a Moravu.
                        • V204

                          • Milín – Tábor
                          • Délka vedení: 59 km
                          • Kraje: Středočeský a Jihočeský
                          • Rok uvedení do provozu: 1962
                          • Převážně jednoduché vedení – Portál
                          • Vedení původně vedlo z Milína do Sokolnice, ale bylo zaústěno do nově vzniklé rozvodny Tábor.
                          • Zdroj: www.ceps.cz

                            V205/206

                            • Malešice – Čechy-Střed
                            • Délka vedení: 20 km
                            • Kraje: Praha a Středočeský
                            • Rok uvedení do provozu: 1967
                            • Dvojité vedení – Donau
                            • V207

                              • Tábor – Sokolnice
                              • Délka vedení: 169 km
                              • Kraje: Jihočeský, Vysočina a Jihomoravský
                              • Rok uvedení do provozu: 1973
                              • Převážně jednoduché vedení – Portál
                              • Vzniklo postavením rozvodny Tábor, čímž bylo původní vedení z Milína do Sokolnice rozděleno.
                              • V208

                                • Milín – Čechy-Střed
                                • Délka vedení: 86 km
                                • Kraje: Středočeský a Praha
                                • Rok uvedení do provozu: 1960
                                • Převážně jednoduché vedení – Portál
                                • V209

                                  • Čechy-Střed – Bezděčín
                                  • Délka vedení: 68 km
                                  • Kraje: Středočeský a Liberecký
                                  • Rok uvedení do provozu: 1964
                                  • Převážně dvojité vedení – Donau (souběh s V454)
                                  • V roce 2007 bylo do provozu uvedené dvojité vedení V454/209, které vzniklo zdvojením původního vedení V209.
                                  • V210

                                    • Chotějovice – Bezděčín
                                    • Délka vedení: 98 km
                                    • Kraje: Ústecký a Liberecký
                                    • Rok uvedení do provozu: 1965
                                    • Převážně jednoduché vedení – Portál
                                    • V211

                                      • Výškov – Chotějovice
                                      • Délka vedení: 30 km
                                      • Kraj: Ústecký
                                      • Rok uvedení do provozu: 1965
                                      • Převážně dvojité vedení – Donau a Soudek
                                      • Zdroj: www.ceps.cz

                                        V216

                                        • Přeštice – Milín
                                        • Délka vedení: 64 km
                                        • Kraje: Plzeňský, Jihočeský a Středočeský
                                        • Rok uvedení do provozu: 1963
                                        • Jednoduché vedení – Portál
                                        • V221/222

                                          • Vítkov – Přeštice
                                          • Délka vedení: 86 km
                                          • Kraje: Karlovarský a Plzeňský
                                          • Rok uvedení do provozu: 1963
                                          • Dvojité vedení – Dunaj
                                          • V roce 2019 bylo vedení zdemolováno a v koridoru v současnosti probíhá výstavba nového vedení o napěťové hladině 400 kV s označením V490/491
                                          • V223/224

                                            • Hradec – Vítkov
                                            • Délka vedení: 70 km
                                            • Kraje: Ústecký a Karlovarský
                                            • Rok uvedení do provozu: 1960
                                            • Dvojité vedení – převážně Soudek
                                            • Vedení bude zdemolováno a nahrazeno novým vedení o napěťové hladině 400 kV.  Výstavba by měla probíhat od roku 2022.
                                            • V225/226

                                              • Výškov – Hradec
                                              • Délka vedení: 31 km
                                              • Kraje: Ústecký
                                              • Rok uvedení do provozu: 1957
                                              • Převážně dvojité vedení
                                              • Z vedení V226 je provedena odbočka do rozvodny VTŽ Chomutov.
                                              • V226T

                                                • Odbočka VTŽ Chomutov
                                                • Délka vedení: 9 km
                                                • Kraje: Ústecký
                                                • Rok uvedení do provozu: 1979
                                                • Převážně dvojité vedení – Dunaj
                                                • Odbočka do původních Válcoven trub a Železáren Chomutov, dnes je na části území tehdejší továrny fotovoltaická elektrárna.
                                                • V243/244

                                                  • Sokolnice – Bisamberg (Rakousko)
                                                  • Délka vedení: 51 km
                                                  • Kraj: Jihomoravský
                                                  • Rok uvedení do provozu: 1959
                                                  • Dvojité vedení – Soudek
                                                  • První postavené přeshraniční vedení do Rakouska.
                                                  • V245/246

                                                    • Lískovec – Kopanina (V245)/Bujakow (V246) (Polsko)
                                                    • Délka vedení: 23 km
                                                    • Kraj: Moravskoslezský
                                                    • Rok uvedení do provozu: 1959
                                                    • Dvojité vedení – Soudek
                                                    • První přeshraniční vedení do Polska, které bylo postavené.
                                                    • V251/252

                                                      • Prosenice – Sokolnice
                                                      • Délka vedení: 84 km
                                                      • Kraje: Olomoucký, Zlínský a Jihomoravský
                                                      • Rok uvedení do provozu: 1953
                                                      • Dvojité vedení – převážně Soudek
                                                      • V253/254

                                                        • Lískovec – Prosenice
                                                        • Délka vedení: 71 km
                                                        • Kraje: Moravskoslezský a Olomoucký
                                                        • Rok uvedení do provozu: 1952
                                                        • Dvojité vedení – Soudek
                                                        • V270

                                                          • Lískovec – P. Bystrica (Slovensko)
                                                          • Délka vedení: 61 km
                                                          • Kraje: Moravskoslezský a Zlínský
                                                          • Rok uvedení do provozu: 1952
                                                          • Jednoduché vedení – Portál
                                                          • První vedení přenosové soustavy, které vedlo na území dnešního Slovenska.
                                                          • V280

                                                            • Sokolnice – Senica (Slovensko)
                                                            • Délka vedení: 67 km
                                                            • Kraje: Jihomoravský
                                                            • Rok uvedení do provozu: 1964
                                                            • Jednoduché vedení – Portál
                                                            • Přeshraniční vedení na Slovensko.
                                                            • Zdroj: ČEPS a.s.
