Aktualizováno: Evropská přenosová soustava zažila v pátek nejzávažnější incident za posledních 14 let
Aktualizace 12. 1. 2021 19:19. Prozatím blíže nespecifikovaná událost v pátek 8. ledna způsobila, že na více než hodinu byla od zbytku evropské soustavy oddělena soustava jihovýchodní Evropy. Obě oddělené části soustavy se musely vyrovnat s výraznou výkonovou nerovnováhou. O události informovalo Evropské sdružení provozovatelů přenosových soustav elektřiny (ENTSO-E) ve své tiskové zprávě. V důsledku působení automatických opatření se situace během několika minut stabilizovala. V České republice nedošlo vlivem rozdělení soustavy k žádným mimořádným incidentům.

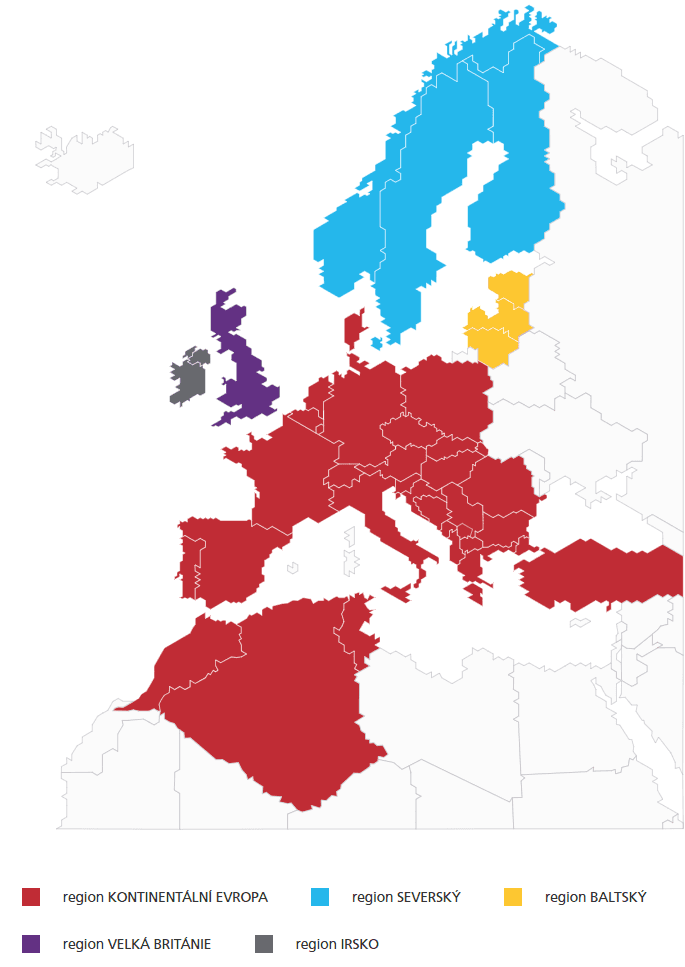

Příčinou rozdělení synchronní zóny bylo kaskádní šíření poruchy v oblasti Chorvatska, Srbska a Rumunska, uvedla ve své tiskové zprávě společnost ČEPS, provozovatel přenosové soustavy v ČR. Důsledkem tohoto rozdělení vznikla v balkánské části Evropy s přebytkem výkonu krátkodobě nadfrekvence až 50,6 Hz.
Ve zbylé části kontinentální Evropy včetně ČR zároveň nastal nedostatek výkonu a došlo ke krátkodobému poklesu frekvence o 254 mHz až na hodnotu 49,74 Hz. Působením automatických opatření se další pokles zastavil a kmitočet se po přibližně 10 vteřinách navrátil do normálního pásma provozu, tedy do rozmezí 49,8-50,2 Hz.
Ve 14:09 již byla odchylka snížena pod 100 mHz. Po splnění podmínek fázování provedl chorvatský provozovatel přenosové soustavy v 15:07 resynchronizaci obou oddělených částí soustavy.
„Oblast v jihovýchodní části propojené soustavy byla během tohoto období oddělena od zbytku kontinentální Evropy. Byl zaznamenán dočasný pokles frekvence přibližně o 250 mHz. Koordinované kroky a okamžitá reakce provozovatelů kontinentální evropské přenosové soustavy zajistily, že ve většině evropských zemí nebyla ovlivněna stabilita systému,“ uvedlo ENTSO-E ve své zprávě.
„V České republice nedošlo vlivem rozdělení soustavy k žádným mimořádným incidentům,“ řekl dnes ředitel sekce Dispečerské řízení ČEPS Miroslav Šula.
Zajištění stability soustavy
Pro zajištění stability systému bylo v části soustavy kontinentální Evropy, od které se balkánská část oddělila, automatickými systémy zajištěno navýšení výkonu elektráren. Ovšem například ve Francii došlo také k odpojování průmyslových podniků, jak uvedl francouzský provozovatel přenosové soustavy, společnosti RTE.
„Vlivem krátkého poklesu kmitočtu mimo běžné provozní pásmo pouze přešly elektrárny do režimu regulace otáček. To znamená, že elektrárny automaticky regulují svůj výkon podle okamžité frekvence,“ dodal Šula k opatřením, která byla provedena v České republice.
Společnost ČEZ dnes sdělila, že operátoři obou českých jaderných elektráren v pátek dohromady uskutečnili přes 30 úkonů k tomu, aby pomohli situaci v síti řešit. K zajištění stability soustavy přispěly ale i například české uhelné elektrárny.
„Bezprostředně po razantním poklesu frekvence roztočené elektrárenské stroje nečekaly na pokyn a automaticky se přepnuly z výkonových režimů do režimu regulace otáček a ostrovního provozu. Elektrárny laicky řečeno automaticky přidaly plyn, aby vyrovnaly frekvenci. V Elektrárně Chvaletice jsme například přidávaly na všech výrobních blocích asi deset megawattů. Podobně zareagovaly i výrobní bloky v Elektrárně Počerady,“ uvedl dnes směnový inženýr Milan Prokop z Elektrárny Chvaletice ze skupiny Sev.en Energy.
Se silným tvrzením přišel dolnorakouský energetický dodavatel EVN, podle něj se blackoutu, neboli rozsáhlému výpadku dodávek elektřiny, podařilo v pátek zabránit jen těsně. I Rakousko přispělo ke stabilizaci sítě využitím elektrárny v obci Theiss nedaleko Kremže. Rakouský provozovatel přenosové soustavy, APG, nicméně uvedl, že příčina poklesu frekvence leží mimo Rakousko.
O tom, co takový blackout může způsobit se v roce 2018 přesvědčili obyvatelé německého Lübecku. Porucha v rozvodně tenkrát výrazně narušila život celého města se 220 000 obyvateli. Výpadek dodávek elektřiny způsobil chaos v dopravě, uzavřené obchody a restaurace, nefunkční mobilní sítě a mnozí obyvatelé byly posláni domů z práce.
Frekvence při rovnováze výroby a spotřeby elektřiny v soustavě dosahuje 50 Hz. Odchylka od této nominální hodnoty signalizuje, v případě poklesu frekvence, nedostatek, či při jejím nárůstu, přebytek výkonu v soustavě. Velikost odchylky frekvence závisí na velikosti výkonové nerovnováhy a na aktuálním zatížení soustavy.
- Udržení rovnováhy mezi výrobou a spotřebou, tedy zajištění chybějícího výkonu při převaze spotřeby nad výrobou nebo snížení výroby či zajištění spotřeby, jedná‑li se o jev opačný, je v případě běžných událostí zajištěno službami výkonové rovnováhy (SVR, dříve nazývaných podpůrné služby), skrz které mají provozovatelé přenosových soustav k dispozici předem definovaný pohotovostní regulační výkon.
- V případě mimořádných událostí (při kombinaci více poruch) je dle deterministického přístupu ENTSO-E akceptováno k zajištění provozní bezpečnosti využití opatření k přerušení dodávek elektřiny, tedy odpojování spotřebitelů.
Příčina události bude prozkoumána na evropské úrovni
Dle ENTSO-E aktuálně probíhá vyšetřování příčiny události, výsledky šetření mají být včasně zveřejněny. Spouštěčem byla zjevně blíže nespecifikovaná událost v Rumunsku, kde v některých oblastech došlo k přerušení dodávek elektřiny až na 1,5 hodiny.
Podle rakouské společnosti pro prevenci krizí (GfKV) šlo o nejzávaznější událost v evropské energetické soustavě za více než 14 let. Právě před 14 lety, v listopadu roku 2006 došlo k blackoutu, který zasáhl 15 milionů obyvatel v Německu, Francii, Itálii, Belgii, Španělsku a Portugalsku. K obnovení standardního provozu došlo až po dvou hodinách. Příčinou byla lidská chyba při odpojení linky k umožnění průjezdu lodi ze severoněmecké loděnice Meyer Werft do Severního moře.
Páteční incident vyvolal reakce také v Německu. Mluvčí pro energetickou politiku parlamentní strany FDP, Martin Neuman, zdůraznil, že incident ukazuje, že bezpečnost dodávek elektřiny v Evropě stojí na vratkých nohou. Podle něj jsou k zajištění stability systému v Evropě zapotřebí holistické koncepty.
Problémem je dle ředitele vídeňské energetické společnosti Wien Energie rozvoj obnovitelných zdrojů energie, s nímž souvisí kolísání výroby elektřiny v závislosti na intenzitě slunečního záření a na rychlosti větru.
„Počet nouzových zásahů dramaticky narůstá. Zatímco ještě před několika lety musela Wien Energie kvůli stabilizaci sítě ročně zvýšit výrobu elektřiny krátkodobě jen asi patnáctkrát, v posledních letech to bylo až 240krát,“ řekl Strebl.
Úvodní fotografie: Dispečink ČEPS, Bohdalec. Zdroj: ČEPS
