Na co si dát pozor u domácí solární elektrárny. Příklad Českého soběstačného domu
Ad

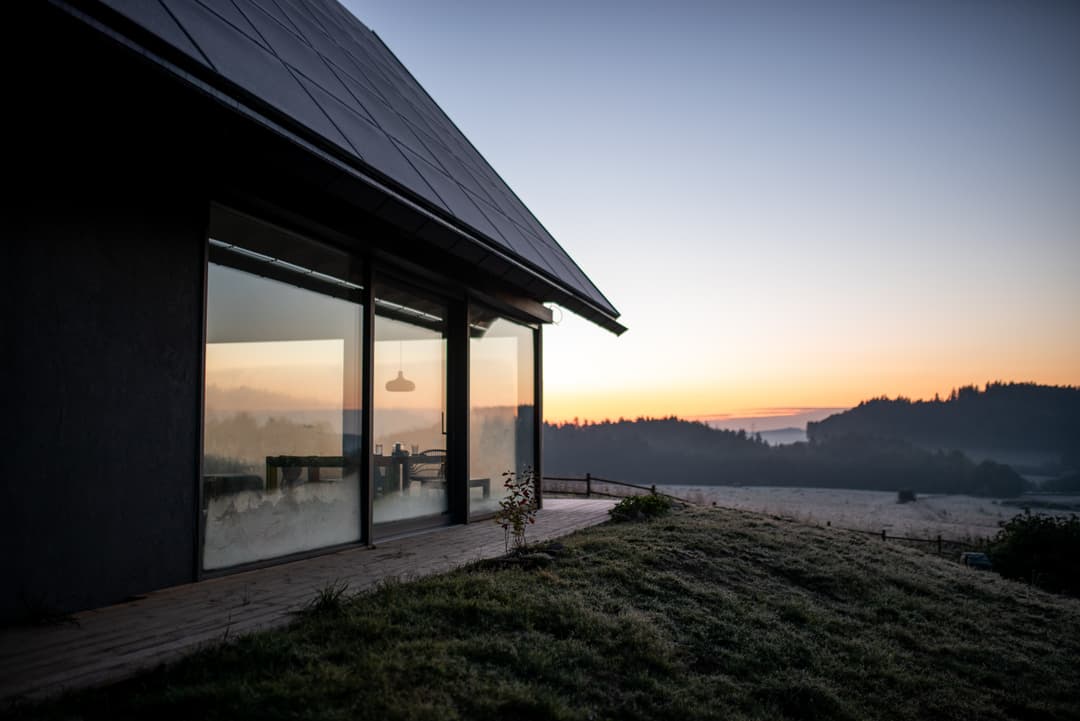

Zdroj: Instagram @ceskysobestacnydum

Na co si dát pozor u domácí solární elektrárny. Příklad Českého soběstačného domu

Volné pokračování příběhu Českého soběstačného domu vyprávěné iniciátorem projektu, Pavlem Podruhem. Technický pohled na věc je doplněn Michalem Klečkou, který stojí za návrhy v oblasti energetické soběstačnosti. Tentokrát je článek zaměřen na základní koncepty a pravidla vedoucí k bezpečné, technicky i ekonomicky racionální energetické soběstačnosti.

Veškeré úvahy, které vedly k níže popsaným pravidlům a konceptu, vychází ze základních lokálních a technologických podmínek Českého soběstačného domu, které byly představeny v minulém díle.

Na začátku spolupráce GWL a Pavla Podruha v roce 2016 byl stanoven koncept, jak k celému řešení přistoupit za využití „smart“ moderních technologií umožňujících sofistikované řízení spotřeby energie. Postupem času však autoři došli k poznání, že nejlepší cestou v oblasti hospodaření s energií však bude nechat odpovědnost lidem. Zjednodušeně lze říct, že Michal a Pavel změnili filozofii projektu od super-inteligentního domu (s potenciálními hloupými problémy) k hloupému domu se zcela jistě chytrými obyvateli. Cestu budování systému, který plně převezme odpovědnost za hospodaření s energií zavrhli.

Zvítězil tak koncept edukace obyvatel domu. Co k tomu říká zakladatel projektu?

„Stanovili jsme jednoduchá pravidla, jak se mají lidé žijící v domě na základě informací rozhodovat. Systém pouze doporučuje, a to formou jednoduchých symbolů - procentního ukazatele a klasického semaforu  baterie.  Až když uživatel nereaguje na varování, systém spustí algoritmus „sebezáchovy”, kdy odstaví vše nedůležité a tím zachrání sám sebe.“

Myšlenková koncepce

Základní prvky koncepce, ke které jsme nakonec došli je shrnuta v následujících bodech.

  • Opakovatelnost - vymýšlíme systém, který je dobře replikovatelný. Lze ho dobře pochopit, zdokumentovat, používá široce dostupné komponenty a neobsahuje speciální know-how. Cena systému musí být v rozumném vztahu k ceně celé nemovitosti a srovnatelná s cenou konvenční elektroinstalace připojené do distribuční sítě.
  • Jednoduchost - montáž, zprovoznění a servis musí zvládnout každý “okresní elektrikář”, který bude v okamžiku potřeby k dispozici.
  • Robustnost - systém je odolný proti poruchám komponent i hrubosti uživatele. Vše realizujeme systémem N+1 známým z el. přenosové sítě, tedy porucha jedné komponenty nesmí způsobit selhání systému jako celku, tedy blackout.
  • Opravitelnost - používáme pouze komponenty, které jsou široce dostupné a nahraditelné za podobnou součástku jiného výrobce. Proprietární výrobky, které figurují v ceníku jediného výrobce jsou předem vyloučeny, popřípadě mohou být jen doplňkem systému a nestojí to na nich.

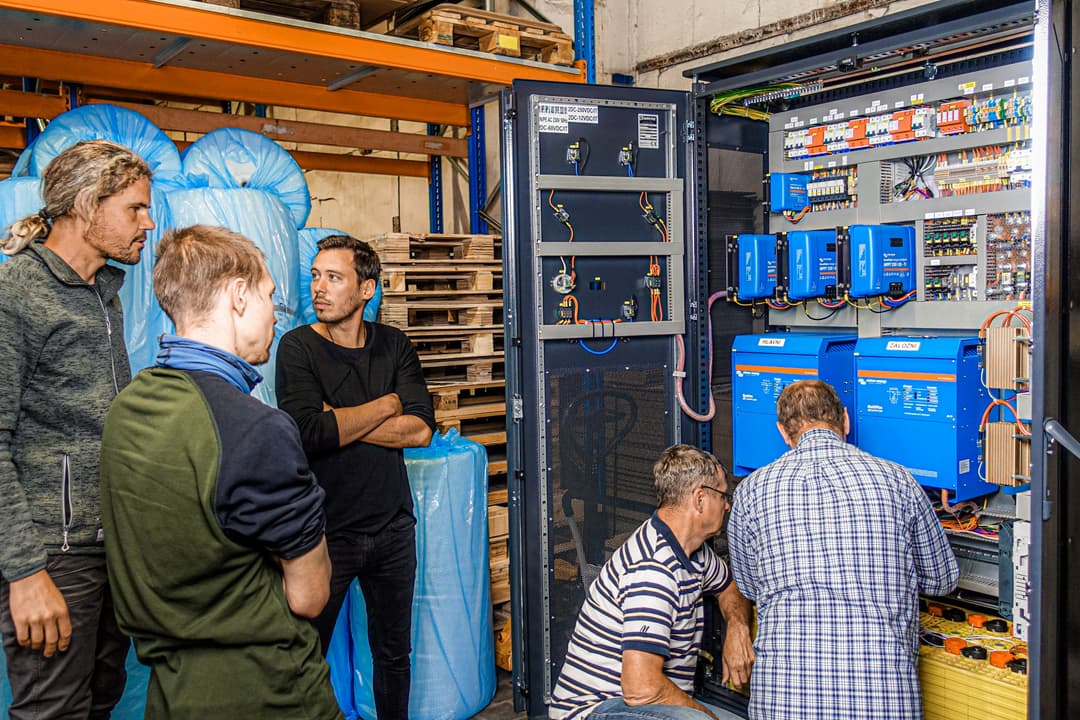

Aplikace konceptu v praxi - jednoduché, robustní a snadno opravitelné řešení bateriového úložiště. Zdroj: archiv Pavla Podruha.

  • Životnost - předpokládáme, že systém bude fungovat ještě v době, kdy jeho autoři, investoři a dodavatelé již nebudou z různých důvodů k dispozici. Jeho budoucí majitele a správce nechceme přivést do situace, kde by nebyly schopní systém udržovat, rozšiřovat, opravovat či provozovat.
  • Účelnost - ostrovní systém stavíme proto, že je to v daném místě a čase účelné a rozumné. Ne na truc, ne proto, abychom za každou cenu ukázali, že to jde. Pokud bychom zjistili, že konvenční / hybridní cesta je lepší, přepneme se tím směrem.
  • Vztah s okolím - energetika není jen elektřina. Celý energetický systém domu musí být ve vzájemné symbióze, stabilní dodávka elektřiny je jen nutný předpoklad, nikoliv cíl. Ostatní systémy, tedy zásobování teplem, pitnou i užitkovou vodou, větrání či komunikace se musí navzájem podporovat, respektovat a doplňovat.

Interiér soběstačného domu. Ilustrační foto. Autor: Jakub Belšan.

  • Dostupnost lokálních energetických zdrojů - systém využívá ty zdroje, které jsou v okolí běžně k dispozici. Tedy dostatečně velkou a jižně orientovanou plochu pro solární moduly, lokální zdroj pitné vody, velká odvodňovaná plocha jako zdroj užitkové vody a dostatek dřevní hmoty jako zdroj paliva.
  • Estetičnost a kompaktnost - nikdo si nekoupí ošklivou věc, přes kterou bude všude zakopávat. V malém domě do 100 m2 nemůže energetický systém zabrat více, než malou technickou místnost o rozměru několika málo metrů čtverečních.
  • Skromnost - předpokládáme, že obyvatel domu je schopný reagovat na aktuální energetickou situaci a dokáže se uskromnit svojí spotřebou.
  • Uhlíková zdrženlivost - nebudeme využívat ty zdroje energie, které dlouhodobě zvyšují koncentraci CO2 v atmosféře (uhlí, plyn…), jinak záporně ovlivňují životní prostředí (jádro) či podporují země a režimy, které nejsou našimi strategickými spojenci (jádro, plyn…).

Bezpečnost

Řešíme ji ze dvou pohledů - z hlediska odolnosti proti blackoutu a z pohledu ochrany zdraví a majetku. Ani jedno ani druhé není samozřejmé.

Správná rovnováha počtu solárních panelů, kapacity baterie, celkového příkonu spotřebičů a logika jejich řízení zajistí, že dům nikdy nezůstane zcela bez energie. Tedy vždy poteče voda, bude teplo a světlo.

Správný výběr technologií pak zaručí, že se dům nestane objektem se zvýšeným požárním nebezpečím, z baterií nebudou unikat žádné toxické plyny či páry a v případě jakékoliv nehody nedojde k požáru, či úniku toxických látek do okolí.

Odolnost proti blackoutu řešíme:

  • Pravidlem N+1, tedy porucha jakékoliv součástky či prvku energetického systému nezpůsobí celkovou poruchu systému.
  • Správným hospodařením s energií, kdy systém zná aktuální množství vyrobené a spotřebované energie, zásobu v baterii a podle toho řídí proudění energie a navrhuje obyvatelům správné chování.
  • Dostatečnou výkonovou a kapacitní rezervou všech prvků v systému.

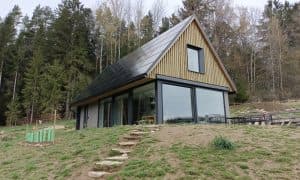

Soběstačný dům. Ilustrační foto. Autor: Jiří Hloušek.

Pravidlo N+1

Pokud nějaký prvek systému může selhat či porouchat se, musí být jištěn druhým, záložním. Toto platí pro všechny skupiny solárních panelů, regulátory výkonu a nabíjení, střídače, jističe, polovodičová relé, zdroj tepla a teplé vody.

Neplatí to pro prvky, kde je selhání či porucha statisticky vyloučená či nemá smysl z investičního hlediska. Příkladem je hlavní baterie, která sice teoreticky selhat může (stává se to asi jednou za 500 let), ale její cena je tak vysoká, že v případě poruchy je výhodnější si na týden pronajmout hotel, než mít druhou náhradní. I přesto ji jistíme - benzínovou elektrocentrálou :-).

Výkonová a kapacitní rezerva

Solární panely jsou dnes tak levné a efektivní, že se vyplatí jich instalovat tolik, kolik je to prostorově a esteticky možné. Každý panel navíc v zimě dobře využijeme a v létě nám nevadí. V našem případě využíváme celou jižní stranu střechy, tedy asi 77 m2 / 15 kWp. Více není možné jednoduše na pozemek a stavbu umístit.

S baterií je to odlišné - je investičně velmi náročná, takže se vyplatí dobře počítat, kolik jí skutečně potřebujeme. Pokud bude příliš malá, neposkytne rezervu na ty hodiny a dny, kdy slunce nesvítí. Pokud bude příliš velká, v zimě nebudeme mít dostatek energie na to, abychom ji nabili a proto jsme „vyhodili peníze do kanálu”.

Další díl seriálu bude zaměřen na detailnější popis použitých technologií a technického řešení domu – popíšeme, jaké solární panely, střídače a baterie jsme zvolili a hlavně proč, co děláme s přebytky elektrické energie, jak dům vytápíme, jak si zajišťujeme elektřinu i v zimě a další zajímavosti. Uvidíte také reálné fotografie technické místnosti a technologií a základní bloková schémata rozvaděče, topení i vodního hospodářství.
