Geografický informační systém v NET4GAS: Digitální pilíř plynárenské infrastruktury a energetické transformace

Plynárenská infrastruktura bývá na první pohled neviditelná – skryté trubky pod zemí, kilometry potrubí, tisíce zařízení a objektů. Přesto jde o jeden z nejdůležitějších systémů, na kterém stojí energetická bezpečnost České republiky. Aby všechno fungovalo přesně, bezpečně a bez přerušení, potřebuje provozovatel přepravní plynárenské soustavy, společnost NET4GAS, nejen spolehlivé technologie v terénu, ale také perfektní přehled o tom, kde se každý prvek nachází, v jakém je stavu a jak spolu jednotlivé části souvisí.

Tímto digitálním nástrojem plynárenské soustavy je Geografický informační systém (GIS) – nástroj, který se stal ve společnosti NET4GAS klíčovým pilířem moderní správy soustavy, prostorové analýzy, bezpečnostního řízení i příprav projektů, jako je transformace plynovodů na přepravu vodíku nebo budoucí případná CO₂ infrastruktura.

GIS propojuje obrovské množství dat, technologie v terénu, analytické systémy i lidi v celé organizaci – a díky tomu umožňuje provozovat jednu z nejzásadnějších energetických sítí v zemi s vysokou přesností, efektivitou a vizí do budoucna.

GIS jako centrální platforma pro správu infrastruktury

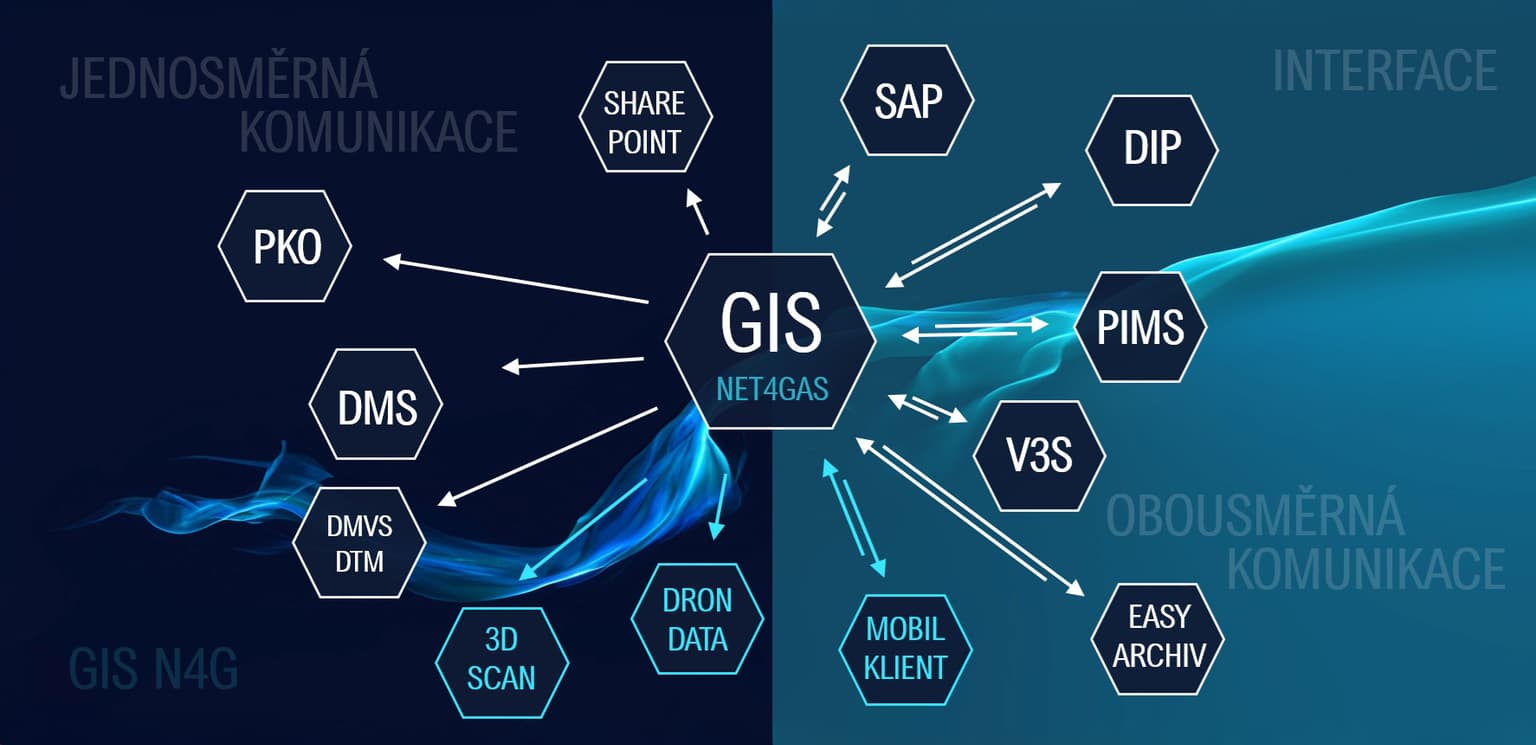

Geografický informační systém ve společnosti NET4GAS tvoří digitální základnu pro evidenci, správu i analýzu celé plynárenské infrastruktury. Není to jen software – je to centrální platforma, která spojuje geografická data s klíčovými podnikovými systémy, jako jsou PIMS (Pipeline Integrity Management System), SAP PM, V3S (systém pro vydání Vyjádření vlastníka technické infrastruktury), DIP (Dokumentace investičních projektů) či DMS. Díky této úrovni integrace se GIS stává nástrojem, který podporuje provozní rozhodování, zvyšuje bezpečnost a výrazně usnadňuje plánování rozvoje infrastruktury. Umožňuje rychle spojit technický stav zařízení s jeho přesnou lokalizací a souvislostmi v území, což je klíčové například při opravách, haváriích nebo přípravě investic.

Datový model a data: Digitální model plynárenské soustavy

Základem funkčního GIS je robustní datový model. V NET4GAS přesně definuje, jaká data se evidují, jak se ukládají a jak spolu souvisejí. GIS tak obsahuje kompletní digitální obraz – digitální model – celé přepravní soustavy. Díky tomu je možné chápat infrastrukturu nejen jako potrubí, ale jako propojený systém tisíců prvků, jejichž technické a prostorové vlastnosti spolu vzájemně souvisejí.

Tvoří jej především dvě skupiny dat:

• Geodetická data – přesně zaměřené trasy plynovodů, technologických objektů, kabelů, prvků protikorozní ochrany či elektropřípojek. Jde o informace o tom, kde přesně se jednotlivé prvky nacházejí a jak jsou umístěny v terénu.
• Technologická 2D schémata jednotlivých objektů – logické zobrazení vztahů mezi prvky uvnitř potrubních dvorů a dalších zařízení. Nezobrazují polohu v terénu, ale ukazují, jak systém uvnitř objektu funguje a jak jsou prvky propojené.

Stručně řečeno - GIS NET4GAS uchovává kompletní prostorovou, technickou i dokumentační podobu celé infrastruktury. Díky tomu mohou pracovníci rychle porozumět souvislostem a lépe vyhodnocovat dopady jakékoliv změny.

Díky propojení s digitálním archivem lze jednoduše zobrazit archivní i aktuální dokumentaci. V praxi to znamená rychlejší orientaci v terénu, efektivnější opravy a vyšší bezpečnost provozu – například v situaci, kdy je potřeba okamžitě ověřit parametry konkrétní armatury nebo doprovodné infrastruktury.

Mobilní sběr dat: Když technik stojí přímo u potrubí

Kvalitní data vznikají především v terénu – tam, kde se infrastruktura skutečně nachází. Mobilní pracovníci NET4GAS proto využívají satelitní přijímače s centimetrovou přesností a pracují s tablety či chytrými telefony vybavenými mobilním klientem GIS. Přesné měření a přímé zadávání dat přímo na místě výrazně snižuje riziko chyb i čas potřebný na jejich zpracování.

Představme si technika, který stojí u části potrubí, provádí kontrolu a v reálném čase aktualizuje data. Jakmile údaje uloží, objeví se okamžitě v GIS a jsou dostupné projektantům i dalším týmům. Digitální model infrastruktury se tak obnovuje prakticky nepřetržitě.

Takový přístup přináší několik zásadních výhod:

• data jsou vždy přesná a aktuální,
• při havarijních situacích je reakce mnohem rychlejší,
• informace jsou okamžitě sdílené napříč týmy,
• technologie efektivně doplňuje zkušenosti terénních pracovníků.

Mobilní GIS tak propojuje fyzický svět infrastruktury s jejím digitálním obrazem a umožňuje přesnější a rychlejší rozhodování.

Mapové aplikace a externí zdroje: Informace tam, kde jsou potřeba

GIS specialisté zajišťují zpracování, validaci a aktualizaci prostorových dat, která jsou následně zpřístupněna zaměstnancům prostřednictvím moderního mapového portálu – dostupného jak na počítači, tak na mobilním zařízení. Díky tomu mají pracovníci údržby, projektanti i dispečeři přístup ke stejným informacím, jen v jiném kontextu.

Mapové aplikace jsou navrženy modulárně, podle potřeb jednotlivých útvarů. Aplikace pro měření kvality plynu tedy vypadá jinak než aplikace pro správu telekomunikační infrastruktury nebo monitoring leteckých přeletů nad plynovody. Uživatelé v nich mohou sledovat plánované stavební záměry, rychle vyhledat objekt, ověřit technické parametry nebo koordinovat práce v terénu. To výrazně zjednodušuje komunikaci a snižuje riziko nedorozumění.

Vedle interních dat využívá NET4GAS i externí geoprostorové a geodatové služby, které poskytují informace o záměrech jiných subjektů, ochraně přírody, geologických podmínkách či povodňových územích. V jediném mapovém prostředí je tak možné rychle zjistit, kde se plánují nové stavby, zda se jedná o chráněné území nebo jaké limity se týkají konkrétní lokality. V praxi to znamená například to, že systém včas upozorní na možný střet stavebního záměru s ochranným pásmem plynovodu – ještě dříve, než dojde k zásahu do terénu.

Inovace technologií: Drony a 3D skeny mění způsob, jak infrastrukturu vidíme

NET4GAS postupně rozšiřuje GIS o moderní technologie, které zásadně mění způsob, jakým lze infrastrukturu dokumentovat a analyzovat. To, co dříve vyžadovalo náročná geodetická měření, je dnes možné provést během několika minut díky fotogrammetrii nebo laserovému skenování.

Dronové snímkování umožňuje pořizovat detailní obrazová data technologických objektů, která lze následně převést do přesných 3D modelů. Tyto modely slouží jako vizuálně věrná dokumentace využitelná při údržbě, technickém plánování nebo projekčních pracích. Zvyšují bezpečnost práce, protože pracovníci nemusí vstupovat do rizikových lokalit, a zároveň zrychlují celý proces sběru dat.

Podobně 3D laserové skenování dokáže zachytit konstrukční detaily s milimetrovou přesností. Výsledné digitální modely pomáhají při kontrole zhotovitelů, plánování rekonstrukcí nebo při přípravě investičních projektů. Minimalizují riziko kolizí, zpřesňují projektovou dokumentaci a umožňují simulovat budoucí zásahy v prostoru.

Pro NET4GAS jde o výrazný posun vpřed – rychlejší práci, vyšší bezpečnost, přesnější data a možnost vytvářet realistické 3D digitální modely technologických objektů.

Strategické projekty: Vodík, evropské koridory a CO₂ infrastruktura

Energetický svět se dynamicky mění a GIS je klíčovým nástrojem při přípravě projektů, které budou určovat budoucnost české energetiky.

GIS umožňuje posoudit, které části infrastruktury mohou být upraveny pro přepravu čistého vodíku, vyhodnotit technické a provozní parametry a identifikovat územní či environmentální omezení. Projektovým týmům poskytuje přesná data i analýzy nezbytné pro plánování transformace.

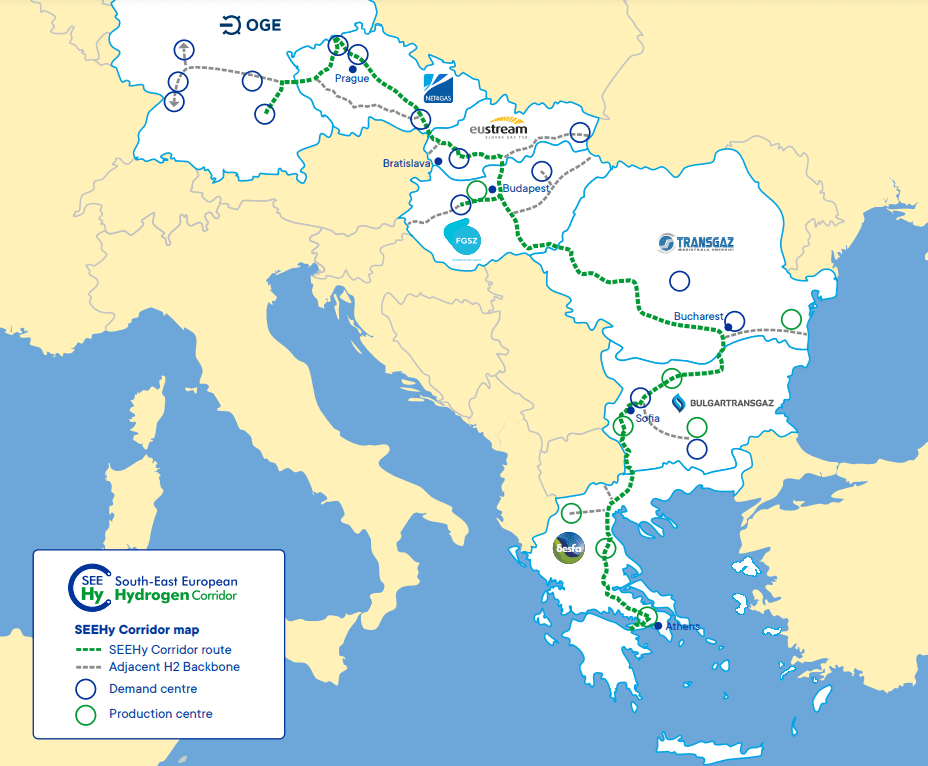

Tyto projekty mají propojit Českou republiku s evropskou vodíkovou sítí. GIS zde pomáhá s územními analýzami, plánováním tras, posuzováním dopadů na krajinu a zajištěním souladu s legislativou i územními plány. Díky tomu je možné navrhovat trasy, které budou technicky proveditelné, bezpečné a kompatibilní s evropskou infrastrukturou.

V oblasti možné budoucí přepravy CO₂ by mohl GIS umožňovat analýzu možností využití stávajících plynovodů, navrhovat nové trasy, hodnotit environmentální limity a modelovat dopady na území.
