Švédský pilotní zásobník vodíku se přiblížil dokončení
Výzkum využívání vodíku v kanadských jaderných laboratoří
Zdroj: Canadian Nuclear Laboratories / Creative Commons / CC BY-ND 2.0

Švédský pilotní zásobník vodíku se přiblížil dokončení

Výstavba švédského podzemního zásobníku pro zelený vodík, realizovaného v rámci projektu HYBRIT, je z poloviny dokončena. Oznámila to švédská energetická společnost Vattenfall. Zásobník, který má být klíčovou součástí hodnotového řetězce pro výrobu bezemisního železa a oceli, má být uveden do provozu letos v létě.

Cílem projektu HYBRIT je vytvořit hodnotový řetězec pro výrobu železa a oceli bez závislosti na fosilních palivech. Jednou z klíčových součástí projektu je právě zásobník vodíku, který vzniká poblíž města Svartöberget. Na projektu zahájeném v roce 2016 se spolu se společností Vattenfall podílejí také společnosti SSAB a LKAB.

Zásobník vodíku má v celkovém hodnotovém řetězci hrát důležitou roli. Ačkoliv výrobu železa či oceli lze realizovat i bez jeho přítomnosti, schopnost skladování vodíku přináší možnost variabilního řízení spotřeby elektrické energie a zajišťuje tak stabilitu výroby. Díky zásobníku je pak možné vyrábět vodík pouze v době přebytků elektrické energie z obnovitelných zdrojů.

„Zásobník vodíku má stabilizační efekt na elektrickou soustavu. Snižuje riziko přetížení systému. Chceme vyvinout technologii HYBRIT tak aby byla v souladu s budoucí elektrickou sítí s větším podílem výrobních zdrojů závislých na počasí,“ uvádí Mikael Nordlander, manažer rozvoje průmyslových partnerství společnosti Vattenfall.

Realizace za pomoci osvědčené technologie pro zásobníky zemního plynu

Výstavba zásobníku byla zahájena v květnu 2021, zásobník je realizován s pomocí osvědčené technologie „Lined Rock Cavern“ (LRC). Tato technologie se ve Švédsku využívá pro ukládání zemního plynu již od roku 2002, kdy byl dokončen zásobník Skallen. Nyní bude tato technologie poprvé vyzkoušena ve velkém pilotním měřítku pro ukládání vodíku.

Na rozdíl od „běžných“ kavernových zásobníků mají LRC zásobníky ocelové a betonové obložení, které zajišťuje jejich těsnost. Díky tomu je možné tyto zásobníky instalovat do menších hloubek a lze je realizovat v relativně široké škále geologických podmínek.

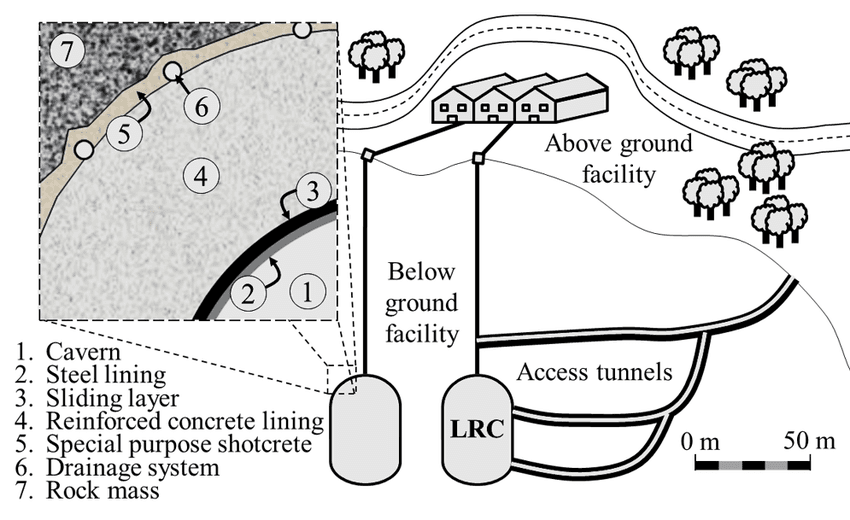

Skladba stěn LRC zásobníku pro ukládání plynu, Zdroj: Investigation of research needs regarding the storage of hydrogen gas in lined rock caverns

Pilotní zásobník má disponovat objemem 100 m³ a má umožňovat skladování vodíku pod tlakem až 250 barů. Samotná komora, ve které má být plyn skladován, se nachází přibližně 30 metrů od úrovně terénu. Jednotlivé části zařízení jsou již z velké části instalovány.

#title# #url#Ve skále byly vybudovány skalní kaverny a spojovací tunely a z vrcholu skály byla vyvrtána ventilační šachta do horní části skalní kaverny. Koncem minulého roku byl na své místo instalován i kompresor, který bude sloužit k natlakování plynného vodíku.

Mohlo by vás zajímat:

Komentáře(10)
Martin Prokš
22. únor 2022, 15:17

Dobrý den,

Jestli tomu dobře rozumím, tak jde o ocelový plynojem vybudovaný v jeskynní komoře 30m pod zemí s pečlivě vyřešeným vyplněním meziprostoru mezi plynojemem a skálou. Aby ten velkoobjemový plynojem snesl přetlak 25 MPa. A s ventilačním systémem pro odvod uniklého vodíku.

Sakra to musí být pekelně drahé. Na vybudování i na provoz.

Petr Hariprasad Hajič
22. únor 2022, 16:16

Řekl bych, že drenážní systém je na odvedení vody.

Petr Hariprasad Hajič
22. únor 2022, 16:21

No tak 100m3 - není tam chyba? To je skoro o ničem. Další problém. Jak řeší takzvané vodíkové křehnutí oceli?

Jirka94535
22. únor 2022, 19:20

Průměr zhruba 5,8m. Také se mi to zdá nic moc.

Petr Hariprasad Hajič
23. únor 2022, 15:44

Podle obrázku je průměr asi 25m a výška možná 50m. Mně to vychází na 50 000m3. Kde jste našel ten průměr?

Emil
23. únor 2022, 15:53

"The Skallen facility is 51 m high and 35 m in diameter, giving a

geometrical volume of 40,000 m3 . The rock cover is 115 m. The geometric

shape is shown in Figure 3. The pressure range is 20–200 bar, giving the

facility a total gas volume of 10 MNm3 . The working gas capacity is

approximately 90% and the cushion gas 10%. It takes 20 days to fill the

facility with gas and 10 days to withdraw"

researchgate.net/publication/328293012_Investigation_of_research_needs_regarding_the_storage_of_hydrogen_gas_in_lined_rock_caverns_Prestudy_for_Work_Package_23_in_HYBRIT_Research_Program_1/download

Petr Hariprasad Hajič
24. únor 2022, 15:37

Geometrical volume 40 000 m3. V pořádku. Spletl jsem se při odhadu z obrázku o 10 000 m3. Kde je těch 100 m3 uváděných v článku?

Emil
24. únor 2022, 15:52

Je potřeba rozlišovat to co vidíte na obrázku (zásobník zemního plynu na 40 tisíc m3) a zmiňovaný pilotní zásobník vodíku s objemem 100 m3, o jehož výstavbě se píše v článku. Obojí jsou odlišná zařízení, které spojuje jediné - osvědčená technologie „Lined Rock Cavern“ (LRC).

Jirka94535
23. únor 2022, 19:12

Výpočet. Průměr koule o objemu 100m3. Proto píšu, že se mi to též zdá jak nic.

VK
22. únor 2022, 22:28

Jestli počítám správně, tak to je kapacita cca 75 MWh spalného tepla.
