Provozovatelé přenosové a distribučních sítí, společnosti ČEPS, ČEZ Distribuce, E.ON Distribuce a PREdistribuce, dokončili projekt „Rozšíření modelu elektrizační soustavy v dispečerském řídicím systému o část distribuční sítě se jmenovitým napětím 110 kV“. Nový model poskytne dispečerům ČEPS detailnější přehled o elektrizační soustavě a zefektivní spolupráci s dispečinky provozovatelů distribučních sítí.
Rozšířený model zvyšuje přesnost síťových výpočtů a pomáhá optimalizovat provoz přenosové soustavy na rozhraní s distribučními soustavami. Pro vlastní realizaci bylo nutné domluvit a zajistit online výměnu dat mezi společností ČEPS a provozovateli distribučních soustav na úrovni řídicích systémů a dále pravidelnou výměnu strukturálních dat.
„Rozšířený model využíváme v operativním řízení i v přípravě provozu pro zlepšení koordinace mezi přenosovou soustavou a distribučními soustavami. Umožňuje například použití komplexních algoritmů pro koordinaci regulace napětí na rozhraní přenosové a distribuční soustavy, které nově zohledňují stav v celé distribuční oblasti, a ne jen stav v předacích místech,“ řekl ředitel sekce Dispečerské řízení ČEPS Miroslav Šula.
„Jako provozovatel více než 10 tisíc km vedení velmi vysokého napětí vnímáme potřebu stále efektivnějšího řízení a koordinace provozu přenosové a distribuční soustavy. Nový rozšířený model umožní efektivnější řízení elektrizační soustavy v časech rostoucích požadavků zákazníků na připojování nových decentrálních zdrojů a rozšiřování elektromobility,“ nabízí pohled největšího provozovatele tuzemské distribuční sítě Radim Černý, ředitel úseku Provoz a řízení distribuční soustavy společnosti ČEZ Distribuce.
„Rozšířený model elektrizační soustavy pomohl zavést jednoznačnost značení objektů připojených do elektrizační soustavy na úrovni přenosové soustavy a sítě 110 kV v celé České republice. Vzájemným předáváním dat se společností ČEPS jsme získali informace o aktuálních poměrech v přenosové soustavě, které jsou potřebné pro dispečerské řízení. Díky sdílení dat v reálném čase jsme také mohli zavést nový způsob provozování sítě 110 kV, což nám umožnilo ještě více zlepšit zajištěnost napájení našich odběratelů,“ uvedl Petr Vaculík, vedoucí Dispečerského řízení sítí společnosti E.ON Distribuce.
„Výměnu online informací na úrovní operativního řízení a strukturálních dat jsme uvítali, protože ve svém důsledku umožňuje zvýšit spolehlivost dodávek elektřiny nejen v našem pražském regionu, ale i v celé České republice. Tato pokročilejší výměna dat navazuje na již zprovozněnou komunikaci EVS, Energetický výstražný systém, v operativním řízení, kdy naopak dispečink ČEPS online informuje dispečinky PDS ve zjednodušené formě o událostech v přenosové soustavě a naši dispečeři mohou v předstihu přijímat příslušná opatření,“ prohlásil Jiří Hradecký, vedoucí sekce Řízení sítí PREdistribuce, a. s.
Rozšíření modelu naplňuje požadavky evropské energetické legislativy, zejm. nařízení Komise (EU) 2017/1485 (SOGL).

Přenos elektřiny

Model elektrizační soustavy ČR byl rozšířen o sítě 110 kV

Energetická společnost ČEZ Distribuce plánuje pro oblast Králicka výstavbu nových vedení vysokého napětí, nové transformovny i dalších navazujících energetických staveb. V této oblasti již podle firmy totiž kapacita současné energetické sítě přestává postačovat. Investice bude činit více než půl miliardy korun, uvedla v tiskové zprávě mluvčí skupiny ČEZ pro východní Čechy Šárka Lapáčková Beránková.
Králicko se v posledních letech stalo významným regionem z hlediska turismu, rozvoje lyžařských areálů a výstavby hotelů a penzionů. S tím je spojen i zvýšený zájem o navýšení rezervovaného příkonu i zcela nová připojení sítí energie. Během příštích let má být proto vybudováno několik vedení vysokého napětí, která nově propojí Jablonné nad Orlicí, Čenkovice, Mlýnický dvůr nebo Orličky, Suchý vrch a Boříkovice.
Pro zajištění vyšší spolehlivosti dodávek energie v oblastech Dolní Morava, Lipka a Heřmanice připravuje ČEZ výstavbu vedení propojujícího tyto koncové části distribuční soustavy. Stejně tak se uvažuje o zdvojení vedení vysokého napětí Králíky &#8211; Dolní Morava. &#8222;Jako cílové řešení je navržena výstavba nové transformovny 110/22 kilovoltů (kV) Králíky a přívodní vedení velmi vysokého napětí Horní Heřmanice &#8211; Králíky. Jedná se o soubor staveb, které na sebe budou postupně navazovat v časovém horizontu od listopadu letošního roku až do roku 2026,&#8220; uvedla mluvčí ČEZ.
Jednotlivé stavby jsou v různém stupni přípravy. U některých se již pracuje na projektové dokumentaci a projednávají se majetkoprávní vztahy, jinde společnost řeší technické zadání záměru.
ČEZ vloni dokončil v regionu zhruba za 400 milionů korun výstavbu 28 kilometrů nového vedení se skoro 200 stožáry mezi Hlinskem a Poličkou. Kromě toho byly zprovozněny nové kabelové rozvody vysokého napětí na území Poličky a rozvodna ve městě. Investice umožňují připojování dalších odběratelů, především z řad velkých podniků v průmyslové zóně v Poličce. Ve městě nedostatečná kapacita rozvodné sítě brzdila rozvoj podnikání.
Výstavba sítě bude pokračovat z Poličky dál směrem na Svitavy. Náklady na výstavbu asi 19,5 kilometru dlouhé druhé části dosáhnou asi 230 milionů korun. Stavba je plánována na roky 2021 až 2023.

Elektřina

ČEZ chce posílit síť na Králicku, investuje přes půl miliardy

Společnost ČEZ Distribuce čelila v minulých dnech kybernetickému útoku. Hrozbu se podle mluvčího ČEZ Ladislava Kříže podařilo eliminovat. Píšou o tom dnešní Lidové noviny (LN). S poznatky z útoku, který byl vyhodnocen jako méně závažný, se ČEZ obrátil na Národní úřad pro kybernetickou a informační bezpečnost (NÚKIB). Ten o dva dny později vydal varování, aby strážci kritické infrastruktury státu byli na pozoru kvůli hrozbě kyberútoků.
<blockquote>&#8222;3. a 8. dubna byla zaznamenána podezřelá aktivita na perimetrových komunikačních prvcích společnosti ČEZ Distribuce. Podle zjištěných informací bylo cílem narušení dostupnosti těchto komunikačních prvků,&#8220; potvrdil deníku mluvčí ČEZ.</blockquote>
Podle něj byla tato aktivita díky instalovaným bezpečnostním opatřením bezprostředně odhalena a dostupnost komunikačních prvků a jejich služeb byla zachována v maximálním možném rozsahu, dodal.
Firma ČEZ Distribuce provozuje vedení v délce asi 164.000 kilometrů a má 3,7 milionu odběrných míst. Působí na území Plzeňského, Karlovarského, Ústeckého, Středočeského, Libereckého, Královéhradeckého, Pardubického, Olomouckého a Moravskoslezského kraje a částečně ve Zlínském kraji a na Vysočině.
Mluvčí NÚKIB Radek Holý se k incidentu v ČEZ Distribuci podle listu nevyjádřil. Zmíněné varování jeho úřadu z minulého čtvrtka se týkalo především útoků na zdravotnická zařízení. Napadení hlásily koncem týdne fakultní nemocnice v Ostravě i Olomouci, nemocnice v Karlovarském a Pardubickém kraji i samotné ministerstvo zdravotnictví. Že v posledních dnech zaznamenalo několik kybernetických útoků na svou IT infrastrukturu a další systémy, které používá, oznámilo v pátek i Letiště Praha. Hackeři se pokoušeli získat především přístupové údaje do systémů. Všechny útoky byly zatím odraženy.

LN: Hackeři napadli na začátku dubna ČEZ Distribuci, útok byl odražen

Zaměstnanci dispečinku společnosti ČEZ Distribuce z energetické skupiny ČEZ nově pracují v týdenních cyklech, jsou ubytováni v budově dispečinku a izolováni od okolního světa. Firma se je tak snaží ochránit před nákazou novým koronavirem. Dispečeři tak celý týden neuvidí rodiny, po týdnu je vystřídají další směny. ČTK to dnes řekl generální ředitel ČEZ Daniel Beneš. Takzvaný projekt Maják podle něj firma spustila o uplynulém víkendu.
<blockquote>&#8222;Zhoršující se epidemiologická situace v ČR nás nutí přijmout nezbytná opatření k zachování řízení a chodu distribuční soustavy, která je klíčovým prvkem kritické infrastruktury státu. Elektřina je základ, bez ní se neobejdou nemocnice, prodejny potravin, spojení, nic. Dodávku elektřiny musíme zabezpečit za každé situace, jsme na to zvyklí a děláme proto naprosto vše. Proto jsme spustili projekt Maják,&#8220; uvedl dnes Beneš.</blockquote>
ČEZ Distribuce má tři dispečerská pracoviště v různých lokalitách, která jsou podle firmy vzájemně zastupitelná. Všechna jsou vybavena trvanlivými potravinami podle požadované nutriční hodnoty na 14 dní, balenou vodou a kuchyněmi. &#8222;Dále máme zřízena i další nouzová provizorní pracoviště, kam by šel dispečink přesunout v případě jakýchkoliv dalších mimořádných stavech,&#8220; doplnil mluvčí firmy Ladislav Kříž. Počet dispečerů, kterých se současné opatření týká, neuvedl.
Dispečerům je podle něj před nástupem do izolace měřena tělesná teplota vedoucími oddělení, během izolace bude tělesná teplota měřena před každou směnou vedoucím směny. &#8222;Střídání směn v rámci týdenní izolace bude bez vzájemného kontaktu mezi směnami v rámci každého dispečinku. Před nástupem a při střídání směn po uplynutí sedmi dní bude provedena celková dezinfekce pracovišť. K zamezení šíření infekce došlo i k fyzickému rozdělení pracovišť &#8211; každý dispečer disponuje &#8222;vlastním&#8220; pracovištěm, které nebude sdíleno,&#8220; řekl Kříž. U všech dispečerů je pravidelně ověřována psychická způsobilost interním psychologem.
Opatření podle Kříže ČEZ přijímá také na svých elektrárnách. &#8222;Na vstupech do objektů měříme teplotu zaměstnanců. Na jaderných elektrárnách jsme od pátku přešli na dvanáctihodinové směny, snižujeme počet směn u vybraných profesí ze šesti na čtyři a maximálně izolujeme pracovníky blokových dozoren od okolí. To nám umožní ponechat vždy dvě směny izolované doma od elektrárny a kolegů. Toto opatření samozřejmě nemusí být konečné. Máme připraveny plány na další posílení izolace elektráren od okolí, které jsme schopni aktivovat v řádu hodin,&#8220; dodal Kříž.
V Česku bylo k dnešnímu ránu 1165 potvrzených případů nákazy novým koronavirem, který způsobuje nemoc COVID-19. Během neděle přibylo 114 nových případů a první pacient s nemocí COVID-19 zemřel. Naopak šest pacientů se už vyléčilo. V zemi platí nouzový stav, výrazné omezení volného pohybu a cestování a další nebývale restriktivní opatření, která mají zabránit šíření nákazy.

Energetika v ČR

Dispečeři společnosti ČEZ Distribuce pracují kvůli koronaviru v izolaci v týdenních cyklech

Společnost ČEZ Distribuce od pondělí až do odvolání výrazně omezí počet odstávek elektřiny. Chce tím pomoci lidem, stále víc jich totiž v současné době pracuje z domova kvůli pandemii nového typu koronaviru. ČTK to dnes oznámil mluvčí Skupiny ČEZ Vladislav Sobol. Všechny plánované odstávky elektřiny v ČR ruší i firma E.ON Distribuce. ČTK to dnes sdělila mluvčí E.ON ČR Martina Slavíková.
Sobol uvedl, že firma omezí především plánované odstávky, které lze odložit a nebude to mít vliv na bezpečnost a spolehlivost dodávek elektřiny. &#8222;Do odvolání budou probíhat pouze plánované práce s přerušením dodávky elektřiny realizované za účelem zvýšení bezpečnosti a spolehlivosti dodávky elektřiny, například v případě poruch způsobených silným větrem,&#8220; uvedl Sobol.
E.ON Distribuce ruší kvůli vyhlášení nouzového stavu všechny plánované odstávky elektřiny. Firma chce tak všem klientům umožnit, aby mohli bez omezení sledovat aktuální informace a pokyny krizových štábů, využívat internet pro práci a zajistit domácí stravování.
<blockquote>&#8222;Zároveň chceme ujistit, že distribuce elektřiny a zemního plynu bude probíhat z pohledu odběratelů ve standardním režimu. Interně jsme kvůli tomu přijali mnohá preventivní opatření. Například jsme aktivovali a prověřili fungování záložních dispečerských pracovišť a naši dispečeři už nějakou dobu pracují ve zvláštním režimu &#8211; mimo jiné se stravují odděleně a jednotlivé směny se mezi sebou nepotkávají,&#8220; předseda představenstva E.ON Distribuce Zdeněk Bauer.</blockquote>
Firma ČEZ Distribuce provozuje vedení v délce asi 164.000 kilometrů a má 3,7 milionu odběrných míst. Působí na území Plzeňského, Karlovarského, Ústeckého, Středočeského, Libereckého, Královéhradeckého, Pardubického, Olomouckého a Moravskoslezského kraje a částečně ve Zlínském kraji a na Vysočině. V roce 2018 činil čistý zisk ČEZ Distribuce 7,7 miliardy korun, meziročně o pětinu více, tržby firmě vzrostly meziročně o 3,1 procenta na 47,2 miliardy korun. Firma zaměstnává okolo 4500 lidí.
Česká energetická skupina E.ON se 3000 zaměstnanci zásobuje elektřinou prostřednictvím své distribuční sítě, která měří přes 65.000 kilometrů, 1,35 milionu zákazníků především z jižních Čech a jižní Moravy. Její tržní podíl v tomto sektoru činí asi 21 procent. V distribuci plynu disponuje více než 4000 kilometrů dlouhou sítí a její podíl na trhu s plynem v České republice dosahuje přibližně 10,5 procenta.

ČEZ Distribuce omezí kvůli koronaviru odstávky elektřiny, E.ON ruší všechny

Energetici společnosti ČEZ opravili všechny poruchy na rozvodné síti, které v úterý způsobil silný vítr. Firma o tom dnes informovala na twitteru. V úterý večer bez proudu zůstávala zhruba tisícovka jejích odběrných míst, zejména na severovýchodě Moravy a ve Slezsku. Závady po úterním větru odstranila i společnost E.ON, dnes ráno ale mohly být dodávky proudu podle mluvčí firmy Martiny Slavíkové někde opět přerušeny, vítr totiž Česko zatím neopustil. Energetici následky silného odstraňovali celé úterý, dopoledne bylo i 16.500 domácností bez proudu.
Zaměstnanci E.ON během úterý většinu poruch způsobených větrem opravili a v podvečer bylo v distribuční síti bez elektřiny několik stovek domácností ve Zlínském kraji. Podle Slavíkové se přes noc podařilo tyto poruchy opravit.
Silný vítr dorazil do Čech v úterý brzy ráno a vyvracel stromy a lámal větve, které poškodily elektrické vedení na mnoha místech. E.ON tak v časných ranních hodinách v jednu chvíli zaznamenal v jižních Čechách 7000 domácností bez proudu. Vítr poté postupně přecházel na východ a přerušil dodávky proudu pro tisíce domácností i na Vysočině a části Moravy a Slezska.
Podle meteorologů bude silný vítr v Česku i po většinu dneška. Energetici proto nevylučují další možné závady na dodávkách proudu. „Přes noc nás opět potrápil vítr, sníh a větve padající do vedení. Nově vzniklé poruchy můžete hlásit na https://bezstavy.cz,“ uvedl v této souvislosti ČEZ.

Energetici obnovili po úterním větru všechny dodávky proudu

Bulharská společnost Eurohold doufá, že do konce letošního roku získá všechna potřebná povolení, a završí tak smlouvu o nákupu bulharských aktiv české energetické firmy ČEZ za 335 milionů eur (8,6 miliardy Kč). Podle agentury Reuters to dnes uvedl předseda dozorčí rady Euroholdu Assen Christov. ČTK se snaží získat vyjádření společnosti ČEZ.
Eurohold, který působí v pojišťovnictví a správě majetku, se na převzetí bulharských aktiv ČEZ dohodl v červnu. Aktiva zahrnují distribuční společnost, která dodává elektřinu více než dvěma milionům Bulharů, což z transakce činí politicky citlivé téma. Dohodu ještě musí schválit bulharský antimonopolní úřad a energetický regulátor.
<blockquote>&#8222;Očekáváme, že antimonopolní úřad smlouvu schválí během příštích 25 dnů,&#8220; uvedl Christov.</blockquote>
Loni v červenci antimonopolní úřad znemožnil prodej předchozímu zájemci, bulharské firmě Inercom.
Eurohold plánuje transakci financovat pomocí vlastního kapitálu a úvěru od dvou velkých bank. Firma tyto banky odmítla jmenovat, podle zdrojů Reuters jsou to Deutsche Bank a Nomura.
Bulharský finanční regulátor letos zahájil prověrku finanční situace Euroholdu s tím, že distributoři elektřiny jsou součástí klíčové infrastruktury spojené s národní bezpečností. Závěry prověrky ale zatím nezveřejnil.
ČEZ minulý týden uvedl, že si bulharská aktiva ponechá, pokud tamní úřady jejich prodej opět zablokují. &#8222;Nechceme nijak předjímat rozhodování bulharského antimonopolního úřadu. Nevidíme však žádné překážky, které by z pohledu soutěžního práva bránily schválení transakce. Společnost Eurohold v Bulharsku v současné době nevlastní žádná energetická aktiva, situace na bulharském energetickém trhu by se proto prodejem našich aktiv společnosti Eurohold nijak nezměnila,&#8220; řekl ČTK místopředseda představenstva společnosti ČEZ Tomáš Pleskač.
V případě Inercomu bulharský antimonopolní úřad argumentoval tím, že transakce by mohla firmě pomoci získat na bulharském trhu dominantní postavení, což by mělo negativní dopady na hospodářskou soutěž. Kupní smlouvu podepsanou loni s Inercomem ukončil ČEZ letos v dubnu.
Nová strategie ČEZ, schválená letos v červnu, počítá s postupným prodejem aktiv v Bulharsku, Rumunsku, Turecku a částečně i v Polsku. Výjimku tvoří firmy zaměřené na moderní energetické služby ESCO, které chce ČEZ naopak rozvíjet doma i v zahraničí.

Energetika v zahraničí

Eurohold chce nákup bulharských aktiv ČEZ dokončit ještě letos

Tento příspěvek zahajuje miniseriál o přenosové a distribuční soustavě. V tomto díle  se dozvíte, jak byla elektrifikována naše republika během devatenáctého a dvacátého století, a také jak principiálně funguje přenosová a distribuční soustava dnes.
<h2>Elektrifikace České republiky</h2>
<figure id="attachment_6459" class="wp-caption alignleft" style="width: 129px;"><a href="http://oenergetice.cz/domains/oenergetice.cz/wp-content/uploads/2015/07/obloukovka.png"><img class=" wp-image-6459" src="http://oenergetice.cz/domains/oenergetice.cz/wp-content/uploads/2015/07/obloukovka.png" alt="Oblouková lampa" width="129" height="194" /></a><figcaption class="wp-caption-text">Oblouková lampa, Zdroj:slavnifyzikove.xf.cz</figcaption></figure>
Když byla prvně využita elektrická energie v českých zemích, což se stalo v roce 1878 v Moravské Třebové, kde sloužila k osvětlení tkalcovny lnu pomocí <a href="https://cs.wikipedia.org/wiki/Obloukov%C3%A1_lampa">obloukových lamp</a>, nebylo přenosové soustavy zapotřebí, protože vyrobená elektřina se spotřebovávala přímo v místě výroby. Ale už od následujících let, kdy byly elektrifikovány další a další  objekty, bylo potřeba elektřinu rozvádět z místa výroby k dalším odběratelům. Sloužilo k tomu zejména vrchní vedení nejrůznějších napěťových hladin, ale stále to byl zpravidla lokální rozvod elektřiny.
Postupem času vznikaly tzv. Městské elektrárny, které elektřinu nejen vyráběly, ale i distribuovaly, a zajišťovaly zejména veřejné osvětlení obcí. Na vzniklou síť byly následně připojovány domácnosti. První takovouto elektrárnu si postavilo město Praha – Žižkov v roce 1889. Jednalo se o instalaci dynama v místní plynárně.
Všechny první elektrárny byly stejnosměrné. Až na konci devatenáctého století (1897) byl schválen projekt výstavby první elektrárny dodávající střídavý proud a v roce 1900 byl zprovozněn první třífázový generátor v pražských Holešovicích. Budova elektrárny je na dobové fotografii níže.
<figure id="attachment_6468" class="wp-caption alignnone" style="width: 634px;"><a href="http://oenergetice.cz/domains/oenergetice.cz/wp-content/uploads/2015/07/holesovice.png"><img class=" wp-image-6468" src="http://oenergetice.cz/domains/oenergetice.cz/wp-content/uploads/2015/07/holesovice.png" sizes="(max-width: 634px) 100vw, 634px" srcset="https://oenergetice.cz/wp-content/uploads/2015/07/holesovice.png 793w, https://oenergetice.cz/wp-content/uploads/2015/07/holesovice-512x353.png 512w, https://oenergetice.cz/wp-content/uploads/2015/07/holesovice-768x530.png 768w, https://oenergetice.cz/wp-content/uploads/2015/07/holesovice-725x500.png 725w" alt="Elektrárna Holešovice, Zdroj: http://www.hornictvi.info/" width="634" height="437" /></a><figcaption class="wp-caption-text">Elektrárna Holešovice, Zdroj: www.hornictvi.info</figcaption></figure>
Při vzniku Československé republiky v roce 1918 bylo elektrifikováno 11 % měst a obcí, ve kterých žilo 34 % obyvatelstva. Nejdůležitějším impulzem ke vzniku přenosové a distribuční soustavy, tak jak je známá dnes, bylo vydání zákona <a href="http://www.epravo.cz/vyhledavani-aspi/?Id=1339&amp;Section=1&amp;IdPara=1&amp;ParaC=2">č. 438/1919 Sb. „O státní podpoře při zahájení soustavné elektrisace“</a>. Vzniklo 25 všeužitečných elektrárenských společností, které měly za povinnost zásobovat elektrickou energií na daném území každého, kdo o to požádá, s výjimkou toho, že by byla prokázána nerentabilita připojení odběratele. Bylo zvoleno síťové napětí 3x380V/220V s frekvencí 50 Hz a napětí primárních distribučních sítí 22 kV a 100 kV.
Elektrizační soustava poté od první poloviny dvacátého století směřovala k velkým, nějakým způsobem propojeným, elektrárnám. Tento trend vedl k tomu, že páteřní přenosová soustava byla prakticky dokončena v 80. letech minulého století.
<h2>Jak dnes principiálně funguje přenosová a distribuční soustava?</h2>
Elektrická přenosová soustava je systém zařízení, která zajišťují přenos elektrické energie od velkých zdrojů (elektráren) k velkým rozvodnám. Část elektrizační soustavy od těchto rozvoden k jednotlivým odběratelům se nazývá distribuce elektrické energie a slouží k ní distribuční soustava.
<figure id="attachment_6629" class="wp-caption alignleft" style="width: 373px;"><a href="http://oenergetice.cz/domains/oenergetice.cz/wp-content/uploads/2015/08/elektrarna_jaderna_temelin_energie_denik-605.jpg"><img class=" wp-image-6629" src="http://oenergetice.cz/domains/oenergetice.cz/wp-content/uploads/2015/08/elektrarna_jaderna_temelin_energie_denik-605.jpg" sizes="(max-width: 373px) 100vw, 373px" srcset="https://oenergetice.cz/wp-content/uploads/2015/08/elektrarna_jaderna_temelin_energie_denik-605.jpg 605w, https://oenergetice.cz/wp-content/uploads/2015/08/elektrarna_jaderna_temelin_energie_denik-605-512x384.jpg 512w" alt="jaderná elektrárna temelín" width="373" height="280" /></a><figcaption class="wp-caption-text">JE Temelín, Zdroj: denik.cz</figcaption></figure>
&nbsp;
<a href="http://oenergetice.cz/technologie/elektroenergetika/synchronni-stroje-konstrukce-princip-a-pouziti/" target="_blank" rel="noopener">Alternátory</a> v elektrárnách většinou pracují na napětích pouze několika kV. Z toho důvodu, pak u velkých bloků elektráren teče z alternátorů proud o velikosti až desítky kA . Takto velké proudy by přinesly dva zásadní problémy. První by byl ten, že vodiče pro takovéto proudy by musely mít extrémně velké průřezy a byly by mechanicky namáhány značnými magnetickými silami. Druhý problém by byl ten, že ztráty na vedení jsou úměrné druhé mocnině proudu. Z těchto důvodů je pro přenos na velké vzdálenosti výhodnější použít vyšší přenosové napětí, kdy pro přenesení stejného výkonu postačí menší proud.
Napětí alternátorů se zvyšuje pomocí blokových <a href="http://oenergetice.cz/technologie/elektroenergetika/transformator-zakladni-vlastnosti-a-deleni/">transformátorů</a>, umístěných zpravidla přímo v areálu elektrárny, na vyšší napěťovou hladinu. Na výstupu z přenosové soustavy jsou zařazeny snižující transformátory, dodávající elektřinu do distribuční sítě na různých velikostech napětích. O používaných napěťových hladinách v české distribuční soustavě se více dozvíte v další části této minisérie.
<figure id="attachment_6631" class="wp-caption aligncenter" style="width: 640px;"><a href="http://oenergetice.cz/domains/oenergetice.cz/wp-content/uploads/2015/08/blokovy-trafo.jpg"><img class="wp-image-6631 size-full" src="http://oenergetice.cz/domains/oenergetice.cz/wp-content/uploads/2015/08/blokovy-trafo.jpg" sizes="(max-width: 640px) 100vw, 640px" srcset="https://oenergetice.cz/wp-content/uploads/2015/08/blokovy-trafo.jpg 640w, https://oenergetice.cz/wp-content/uploads/2015/08/blokovy-trafo-512x383.jpg 512w" alt="Blokový transformátor temelín" width="640" height="479" /></a><figcaption class="wp-caption-text">Transformátor JE Temelín, Zdroj: technet.idnes.cz</figcaption></figure>
Elektrická energie je výjimečná tím, že ji nelze <a href="http://oenergetice.cz/elektrina/akumulace-energie/technologicky-plan-v-oblasti-akumulace-energie/" target="_blank" rel="noopener">skladovat ve velkém</a>, a proto je nezbytné zajištění rovnováhy mezi výrobou a spotřebou v každém okamžiku. Kvůli efektivitě přenosu je navíc dobré udržovat nízký fázový posuv mezi napětím a proudem, kvůli tomu jsou instalována v přenosové soustavě speciální kompenzační zařízení.
V blízké budoucnosti lze také očekávat výraznější rozvoj <a href="http://oenergetice.cz/technologie/elektroenergetika/hvdc-stejnosmerny-prenos-elektricke-energie/" target="_blank" rel="noopener">HVDC přenosů</a>, které mají menší ztráty, a navíc pro stejný přenášený výkon je potřeba zabrat méně prostoru v krajině.
<figure id="attachment_6632" class="wp-caption alignleft" style="width: 439px;"><a href="http://oenergetice.cz/domains/oenergetice.cz/wp-content/uploads/2015/08/stozar-namraza.jpg"><img class=" wp-image-6632" src="http://oenergetice.cz/domains/oenergetice.cz/wp-content/uploads/2015/08/stozar-namraza.jpg" sizes="(max-width: 439px) 100vw, 439px" srcset="https://oenergetice.cz/wp-content/uploads/2015/08/stozar-namraza.jpg 980w, https://oenergetice.cz/wp-content/uploads/2015/08/stozar-namraza-120x77.jpg 120w, https://oenergetice.cz/wp-content/uploads/2015/08/stozar-namraza-512x332.jpg 512w, https://oenergetice.cz/wp-content/uploads/2015/08/stozar-namraza-768x498.jpg 768w, https://oenergetice.cz/wp-content/uploads/2015/08/stozar-namraza-725x470.jpg 725w, https://oenergetice.cz/wp-content/uploads/2015/08/stozar-namraza-800x518.jpg 800w" alt="námraza stožár VVN" width="439" height="284" /></a><figcaption class="wp-caption-text">Zničený <a href="http://oenergetice.cz/technologie/elektroenergetika/elektricke-stozary-aneb-poznas-kocku-na-poli/">stožár VVN</a>, Zdroj:powerblog.cz</figcaption></figure>
Problémy v přenosové soustavě bývají jednou z hlavních příčin rozsáhlých výpadků dodávek elektrické energie. Důvodem může být například poškození důležitých <a href="http://oenergetice.cz/technologie/elektroenergetika/elektricke-stozary-aneb-poznas-kocku-na-poli/" target="_blank" rel="noopener">venkovních vedení</a> působením nepříznivých přírodních podmínek, jako je námraza nebo silný vítr, ale i celkové přetížení soustavy. Přenosová soustava proto musí být vybavena prvky zajišťující odpojení předem definovaných odběratelů v případě, že by hrozil rozpad sítě vlivem jejího přetížení. Pokud by se tak nestalo, existovala by reálná možnost tzv. kaskádového šíření poruchy – odpojením přetíženého vedení vzroste přetížení zbytku sítě a jsou postupně odpojovány další a další prvky sítě. Poslední stadium by byl kompletní rozpad celé přenosové soustavy, kterému se také říká blackout. Z ekonomických důvodů je vhodné odpojovat nejprve ty odběratele, kde případný výpadek dodávek elektrické energie způsobí nejmenší hospodářské škody.
To je vše z krátké výpravy do historie české elektrizační soustavy a do jejího principiálního fungování. V příštím díle se můžete těšit na fakta o českých vedeních VVN, rozvodnách a na mnoho dalších věcí.
Zdroje: <a href="http://www.ceps.cz">ČEPS a.s.</a>, <a href="http://www.cez.cz">ČEZ a.s.</a>, přednášky <a href="http://www.fel.cvut.cz">FEL ČVUT</a>
Zdroj úvodní fotografie: www.ceps.cz

Česká přenosová a distribuční soustava - 1. díl: Elektrifikace a princip funkce

Do trvalého provozu po ozkoušení dnes vstoupila rozvodna společnosti PRE Distribuce v pražském Karlíně. Stavba včetně vybavení a napojení do sítě vyšla na půl miliardy korun. Zástupci firmy dnes novinářům řekli, že rozvodna má zajistit dodávky proudu pro plánovanou výstavbu podél Rohanského nábřeží a po vybudování kolektoru u Hlávkova mostu i pro Holešovice a chystanou zástavbu v Bubnech.
Rozvodna Karlín stojí na pozemku mezi ulicemi Rohanské nábřeží, Kelsenova a Pobřežní, v sousedství generálního ředitelství pojišťovny Kooperativa. Stavět se začala v roce 2016.
<blockquote>&#8222;Po téměř roce provozu je rozvodna již zcela zapojena do sítě a významným způsobem pomohla lokalitám Karlín a Praha 1 &#8211; Těšnov,&#8220; uvedl předseda představenstva PRE Distribuce Milan Hampl.</blockquote>
Dodal, že definitivní rozhodnutí o její stavbě padlo po povodních v roce 2002. I s nově otevřenou má podle něj společnost 24 rozvoden, karlínská je nejmodernější a umístěná nejvíce v centru metropole.
Radní Prahy Jan Chabr (TOP 09) uvedl, že rozvodna je důležitá pro zajištění spolehlivých dodávek proudu pro bytovou zástavbu, kterou podél Rohanského nábřeží plánuje firma Sekyra Group. Hampl dodal, že po plánovaném zprovoznění nového kolektoru u Hlávkova mostu by měl provoz také ulevit nejvytíženější pražské rozvodně v Holešovicích.
Rozvodna z venku vypadá jako kancelářská budova a kanceláře se v ní také nacházejí. Podle Hampla zatím není jisté, jakým způsobem je firma využije. Mohla by do nich umístit například své call centrum.
PRE Distribuce patří do skupiny PRE, která je třetím největším dodavatelem elektřiny v Česku. Majoritních 58 procent společnosti vlastní Pražská energetika Holding, jehož majoritním vlastníkem je město Praha. Dalším významným akcionářem je německá EnBW Energie Baden-Württemberg, která vlastní 41,4 procenta. Skupině, která má téměř 700.000 odběratelů a zaměstnává asi 1400 lidí, klesl loni meziročně zisk po zdanění o 3,1 procenta na 2,9 miliardy korun. Celkové výnosy naopak vzrostly o 5,6 procenta na 20,3 miliardy korun.

Do provozu vstoupila rozvodna v pražském Karlíně za půl miliardy

<a href="https://www.swm.de/dam/swm/pressemitteilungen/2019/05/swm20190531-superlink.pdf">V Mnichově má být vybudováno</a> nejdelší vedení využívající vysokoteplotních <a href="https://oenergetice.cz/technologie/nad-supravodivosti-si-vedci-lamou-hlavu-jiz-sto-let-reseni-muze-nabidnout-obycejny-uhlik-ve-forme-grafenu">supravodičů</a> (HTS – High-Temperature Superconductors) na světě. Výhodou je možnost přenášet vysoké výkony téměř beze ztrát a vhodnost tohoto řešení do městských zástaveb. Supravodič speciálně optimalizovaný pro použití v kabelových vedeních vyvinula společnost Theva.
Konsorcium pěti partnerů plánuje v německém Mnichově vybudovat 12 km dlouhé vedení vysokého napětí za využití vysokoteplotního supravodiče. Partneři podepsali memorandum o porozumění a v současné době předkládají žádosti o financování. Jakmile bude učiněn závazek, začnou rozvojové práce.
<blockquote>„Chceme mnichovskou energetickou síť připravit na budoucnost. Abychom zároveň minimalizovali výstavbu hlavních rozvoden a dalších kabelových tras v městské oblasti, potřebujeme řešení, která lze snadno integrovat. Technologie HTS svým ekologickým aspektem vytváří inovativní ekonomickou a přijatelnou alternativu ke stávajícím systémům. Přenosová kapacita bude navýšena a navzdory využití malého počtu kabelových vedení budou přenosové ztráty udržitelně minimalizovány, a nám tak bude umožňěno dosáhnout cílů snižování emisí CO2 v odvětví sítí,“ uvádí Jörg Ochs, výkonný ředitel SWM Infrastructure.</blockquote>
Po úspěšném dokončení developerského projektu je záměrem vybudovat vedení vysokého napětí mezi hlavní rozvodnou Menzing a jižní částí německé metropole. To by znamenalo vytvoření zdaleka nejdelšího supravodivého vedení na světě. Předností využití  HTS technologie je extrémní kompaktnost linky ve srovnání s konvenčními kabely a nadzemními vedeními, jedná se tedy o ideální řešení pro městské zástavby s nedostatkem prostoru.
<blockquote>„Základní myšlenkou, která je důvodem, proč v nás tento projekt od samého počátku vyvolává takové nadšení, je přenést velmi vysoký výkon v Mnichově v co nejmenším prostoru a zcela ekologicky neutrálním způsobem. Tato konstrukce nevytváří elektrická ani magnetická pole a ani tepelně neovlivňuje zem. Zde chceme ukázat, že supravodivé kabely jsou průkopnickým technickým řešením pro budoucí energetické sítě metropolí,“ trvdí Robert Bach z Univerzity aplikovaných věd Jižního Vestfálska.</blockquote>
<h2>Co vlastně znamená supravodivý kabel?</h2>
<a href="http://www.aldebaran.cz/bulletin/2004_36_hts.html">Vysokoteplotními supravodiči</a> jsou například materiály na bázi oxidů <a href="https://oenergetice.cz/technologie/zpracovani-medi-od-mineralu-az-po-kabel/">mědi</a> kombinované se vzácnými kovy. Vysokoteplotní supravodiče jsou provozovány při teplotě okolo ‑200 °C, při které klesne jejich elektrický odpor téměř na nulu, čímž se zamezí tepelným, tzv. Jouleovým, ztrátám. K chlazení kabelů je využíváno dnes již běžně dostupného kapalného dusíku.
<figure id="attachment_9879" class="wp-caption aligncenter" style="width: 472px;"><a href="https://oenergetice.cz/wp-content/uploads/2015/10/super-cable-3.jpg"><img class="size-full wp-image-9879" src="https://oenergetice.cz/wp-content/uploads/2015/10/super-cable-3.jpg" alt="" width="472" height="314" /></a><figcaption class="wp-caption-text">Naznačení struktury vysokoteplotního supravodivého kabelu. Zdroj: Nexans</figcaption></figure>
Při konvenčním způsobu vedení elektřiny na napěťové hladině 150 kV je nutné kvůli odvodu tepla z vodičů ukládat kabely do pásu země širokého alespoň 12 metrů. Supravodivost umožňuje snížit šířku tohoto pásu o 75 %.
Více o principu supravodivosti naleznete v jednom z našich předchozích článků: <a href="https://oenergetice.cz/elektrina/supravodivost-princip-a-vyuziti">Supravodivost – princip a využití</a>
<blockquote>„Supravodivý kabel, který nevytváří žádné elektromagnetické pole, bude chlazen v uzavřeném okruhu neškodným dusíkem. Tato kombinace bude tvořit jádro nejnovější technologie přenosu energie, která je také ekologicky neutrální,“ dodává Alexander Alekseev, technologický manažer ve společnosti Linde.</blockquote>
<h2>Výroba konkurenceschopných HTS kabelů</h2>
S první sériovou výrobou supravodičů v Německu se společnost Theva zaměřuje především na dosažení konkurenceschopnosti supravodičů s měděnými vodiči a tím proniknutí na trh s touto technologií.
<blockquote>„Úspěšné demonstrace kabelů HTS v síti probíhají po celém světě již několik let. Nyní, prakticky na našem prahu v Mnichově, jsme objevili aplikaci, pro kterou je použití supravodičů předurčeno: Přenos vysokého výkonu s minimálními ztrátami a minimálním dopadem na obyvatelstvo. Projekt má zároveň symbolický charakter a představuje rozhodující krok v komerční implementaci supravodivé technologie v síti,“ Werner Prusseit, ředitel společnosti Theva.</blockquote>
Konsorcium projektu zahrnuje společnosti  Theva, městskou energetickou společnosti Stadtwerke München, Linde AG, výrobce kabelů NKT, Univerzitu aplikovaných věd Jižního Vestfálska a Technologický institut Karlsruhe (KIT).
V současné době jsou HTSC kabely v menším měřítku využívány v několika zemích, většinou ale ne jako část vysokonapěťové soustavy. Jejich délka navíc nepřekračuje jeden kilometr. V roce 2009 byl takový kabel o délce 600 metrů instalován v New Yorku a v roce 2014 nahradil kilometrový supravodivý kabel 10kV vedení v německém Essenu.
Doposud světově největší projekt aplikace HTS plánoval německý provozovatel přenosové soustavy, společnost Tennet, v nizozemském městě Enschede. Od dvou až čtyř kilometrů dlouhého vedení však bylo <a href="https://www.tennet.eu/news/detail/superconducting-cable-in-enschede-too-costly/">z důvodu příliš vysokého investičního rozdílu oproti konvenčnímu řešení upuštěno</a>.

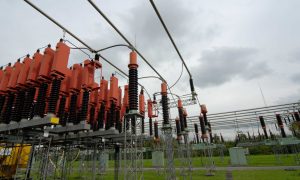

Úvodní fotografie: Rozvodna Menzing v německém Mnichově. Zdroj: SWM
